专利号: 2021205857666
申请人: 广州捷奥工业喷雾设备有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

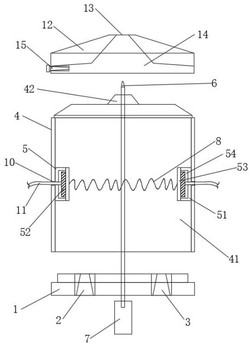

1.超声波喷嘴,其特征在于,包括喷嘴座,所述喷嘴座上连通有物料接口和气流接口,喷嘴座上活动连接有超声波喷嘴,所述超声波喷嘴包括依次连接的混合腔和喷嘴头,所述混合腔中设置有超声波雾化模块,所述喷嘴座中央固定连接有振动插杆的一端,所述振动插杆的另一端穿过超声波喷嘴并突出于喷嘴头。

2.根据权利要求1所述的超声波喷嘴,其特征在于,所述喷嘴座的底部设置有压电振动片,所述压电振动片固定连接振动插杆。

3.根据权利要求1所述的超声波喷嘴,其特征在于,所述超声波雾化模块对称设置于混合腔的内壁上,所述超声波雾化模块包括垫块、超声波雾化片,所述垫块安装于混合腔的内壁上,所述超声波雾化片固定于垫块上。

4.根据权利要求3所述的超声波喷嘴,其特征在于,对称设置的超声波雾化模块的超声波雾化片之间连接有压缩弹簧。

5.根据权利要求4所述的超声波喷嘴,其特征在于,所述超声波雾化片与压缩弹簧之间设置有弹簧垫片。

6.根据权利要求5所述的超声波喷嘴,其特征在于,所述垫块与弹簧垫片的内侧围合设置有空腔,所述超声波雾化片安装于空腔中,所述垫块上设置有连通空腔的导线孔,所述混合腔的侧壁上对应导线孔设置有接线孔,所述超声波雾化片电性连接依次穿过接线孔和导线孔的电线。

7.根据权利要求1所述的超声波喷嘴,其特征在于,所述喷嘴头上安装有混合盖,所述混合盖上对应喷嘴头的出口设置有喷口,混合盖的底部与喷嘴头之间设置有气路连通喷口的气流腔,所述气流腔气路连通有第二气流接口。
