专利号: 2021205696467
申请人: 于明军
专利类型:实用新型
专利状态:已下证
更新日期:2025-05-17
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

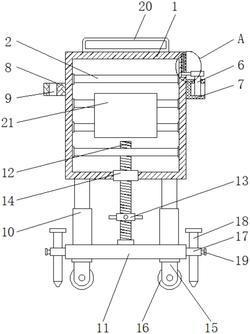

1.一种水利工程用防护栏,包括防护框(1),其特征在于:所述防护框(1)内腔的两侧均固定连接有加强筋(2),所述防护框(1)右侧的顶部开设有滑槽(3),所述滑槽(3)的内腔滑动连接有滑块(4),所述滑块(4)的顶部固定连接有弹簧(5),所述弹簧(5)远离滑块(4)的一端与滑槽(3)内腔的顶部固定连接,所述滑块(4)的右侧固定连接有插销(6),所述防护框(1)右侧的顶部固定连接有安装套(7),所述插销(6)的一端贯穿至安装套(7)的内腔,所述防护框(1)左侧的顶部固定连接有安装板(8),所述安装板(8)的表面开设有插槽(9),所述防护框(1)底部的两侧均固定连接有伸缩杆(10),所述伸缩杆(10)的底部固定连接有底座(11),所述底座(11)的顶部通过轴承活动连接有螺杆(12),所述螺杆(12)表面的底部固定连接有调节轮(13),所述防护框(1)的底部固定连接有螺纹套(14),所述螺杆(12)与螺纹套(14)的内腔螺纹连接,所述底座(11)底部的四角均活动连接有支撑柱(15),所述支撑柱(15)的底部通过活动轴活动连接有滚轮(16),所述底座(11)的两侧均固定连接有固定板(17),所述固定板(17)的内腔贯穿连接有预埋杆(18),所述固定板(17)相反的一侧均螺纹连接有固定螺栓(19),所述防护框(1)包括基层(101),所述基层(101)的外表面固定连接有抗氧化层(102),所述抗氧化层(102)的外表面固定连接有防水层(103),所述防水层(103)的外表面固定连接有耐磨层(104)。

2.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述防护框(1)的顶部固定连接有把手(20),所述把手(20)的表面设置有防滑纹。

3.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述加强筋(2)的正面固定连接有警示牌(21),所述警示牌(21)的正面设置有警示反光涂料。

4.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述防护框(1)正面和背面的两侧均固定连接有防撞凸条(22),所述防撞凸条(22)的材质为合成橡胶条。

5.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述滚轮(16)的表面设置有防滑套,防滑套的材质为耐磨防滑橡胶皮套。

6.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述基层(101)的材质为铝合金,所述抗氧化层(102)的材质为抗氧化石墨。

7.根据权利要求1所述的一种水利工程用防护栏,其特征在于:所述防水层(103)的材质为聚氨酯防水涂料,所述耐磨层(104)的材质为耐磨涂层胶。
