专利号: 2021204741427
申请人: 广东博竣建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种太阳能建筑围护结构,其特征在于:包括围在太阳能建筑四周的护栏(1)以及用于连接固定相邻护栏(1)的锁紧件(2),所述护栏(1)包括立柱(11)以及横杆(12),所述锁紧件(2)包括与位于护栏(1)端部的立柱(11)转动连接的用于构住相邻立柱(11)的卡钩(21),所述卡钩(21)的内侧凹陷有卡槽(22),所述卡槽(22)与相邻立柱(11)过盈配合。

2.根据权利要求1所述的一种太阳能建筑围护结构,其特征在于:所述卡钩(21)一体连接有连接环(23),所述立柱(11)的外周壁开有供连接环(23)卡接转动的限位槽(231)。

3.根据权利要求1所述的一种太阳能建筑围护结构,其特征在于:所述卡钩(21)贯穿有异形孔(24),所述异形孔(24)内插接有插接杆(241),当所述卡钩(21)均勾住相邻立柱(11)时,同一垂线上的所述异形孔(24)正对,所述插接杆(241)同时贯穿同一垂线上的异形孔(24),所述插接杆(241)的水平截面与异形孔(24)形状大小相同。

4.根据权利要求3所述的一种太阳能建筑围护结构,其特征在于:相邻所述立柱(11)上的卡钩(21)均设置若干,两根所述立柱(11)上的卡钩(21)交错分布,当所述卡钩(21)勾住相邻立柱(11)时,两根所述立柱(11)上的卡钩(21)两两互相抵接。

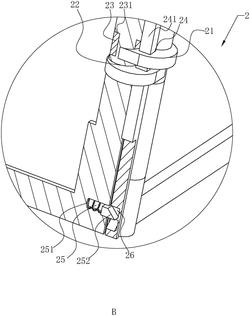

5.根据权利要求3所述的一种太阳能建筑围护结构,其特征在于:所述立柱(11)侧壁凹陷有活动槽(25),所述锁紧件(2)包括滑动连接于活动槽(25)内的楔形块(252)以及用于连接楔形块(252)以及活动槽(25)的弹簧(251),所述插接杆(241)开设有供楔形块(252)插接的插槽(26)。

6.根据权利要求5所述的一种太阳能建筑围护结构,其特征在于:所述插槽(26)设有两个以供相邻两根立柱(11)上的楔形块(252)插入。

7.根据权利要求6所述的一种太阳能建筑围护结构,其特征在于:两个所述插槽(26)沿插接杆(241)的长度方向错开设置。

8.根据权利要求4所述的一种太阳能建筑围护结构,其特征在于:若干所述卡钩(21)沿立柱(11)的长度方向均匀分布。
