专利号: 2021204661973
申请人: 广东博智林机器人有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

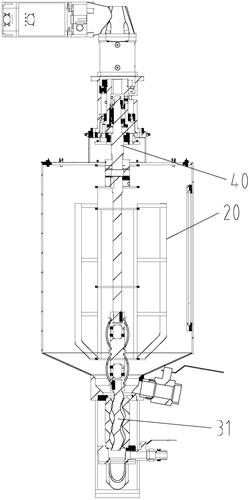

1.一种供料装置,其特征在于,包括:料桶,所述料桶具有出料口;

搅拌件,所述搅拌件的至少部分设置在所述料桶内;

泵送机构,设置在所述出料口处且通过所述出料口与所述料桶相连通;所述泵送机构包括转动件,所述转动件可转动地设置,以使所述料桶内的物料由所述泵送机构的送料口流出;

转轴机构,设置于所述料桶,所述转轴机构与所述搅拌件和所述转动件均连接,所述转轴机构具有带动所述搅拌件和所述转动件同步转动的第一工作状态和仅带动所述搅拌件转动的第二工作状态,所述转轴机构在所述第一工作状态和所述第二工作状态之间切换。

2.根据权利要求1所述的供料装置,其特征在于,所述转轴机构包括:第一转轴,所述第一转轴可转动地设置,所述第一转轴与所述搅拌件连接;

第二转轴,所述第二转轴的部分杆段插设在所述第一转轴内,所述第二转轴与所述转动件连接;

单向轴承,所述单向轴承套设在所述第二转轴的部分杆段上且位于所述第二转轴和所述第一转轴之间;

在所述第一转轴沿第一方向旋转时,所述转轴机构处于所述第一工作状态;在所述第一转轴沿与所述第一方向相反的方向旋转时,所述转轴机构处于所述第二工作状态。

3.根据权利要求2所述的供料装置,其特征在于,所述供料装置还包括驱动件,所述驱动件与所述第一转轴驱动连接,以带动所述第一转轴转动。

4.根据权利要求2所述的供料装置,其特征在于,所述转轴机构还包括:转轴座,与所述料桶连接;所述第一转轴插设在所述转轴座上且相对所述转轴座可转动地设置。

5.根据权利要求1至4中任一项所述的供料装置,其特征在于,所述泵送机构为螺杆泵,所述螺杆泵的转子为所述转动件。

6.根据权利要求1至4中任一项所述的供料装置,其特征在于,所述料桶具有进料口;所述供料装置还包括进料机构,所述进料机构还包括:进料管,所述进料管的一端与所述进料口相连通,所述进料管的另一端用于与供料件相连通;

抽料泵,设置在所述进料管上。

7.根据权利要求1至4中任一项所述的供料装置,其特征在于,所述供料装置还包括:安装架,所述料桶设置于所述安装架;

称重传感器,所述安装架压设在所述称重传感器上。

8.根据权利要求1至4中任一项所述的供料装置,其特征在于,所述供料装置还包括第一控制阀,所述第一控制阀设置在所述料桶上且与所述料桶相连通。

9.根据权利要求1至4中任一项所述的供料装置,其特征在于,所述供料装置还包括:输送管路,所述输送管路具有相对设置的进口和出口,所述进口与所述泵送机构的送料口相连通,所述出口用于与执行机构相连通,所述输送管路还具有位于所述进口和出口之间的连通口;

第二控制阀,设置于所述连通口处。

10.一种涂敷设备,包括供料装置和执行机构,所述供料装置用于向所述执行机构供料,其特征在于,所述供料装置为权利要求1至9中任一项所述的供料装置。
