专利号: 202120424811X
申请人: 河南省健琪医疗器械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-02-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

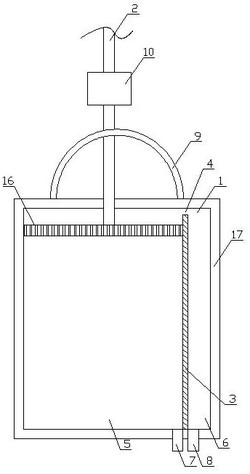

1.一种一次性防逆流引流袋,包括袋体,其特征在于:袋体顶部连通设置有进液管,进液管穿过袋体并延伸至袋体内,袋体内壁上固定连接有竖直设置的隔板,隔板顶部与袋体顶壁间隔设置且此间隔记为溢流通道,隔板靠近袋体一侧的内壁设置,隔板将袋体分为两个大小不同的空间,其中较大的空间记为储液腔,较小的空间记为溢流腔;储液腔底部靠近隔板的一侧固定连接有储液腔排液管,溢流腔底部靠近隔板的一侧固定连接有溢流腔排液管;袋体的顶部固定连接有悬挂带,袋体外侧的进液管上安装有防逆流阀。

2.根据权利要求1所述的一种一次性防逆流引流袋,其特征在于:防逆流阀包括阀盒,阀盒的两端均与进液管相连通设置,阀盒远离袋体的一端内固定连接有两个间隔设置的挡块,挡块之间的通道为进液通道,进液通道与进液管相连通,阀盒内还安装有阀球,阀球顶端的两侧分别抵触相应的挡块,阀球的底端固定连接有压缩弹簧,压缩弹簧的另一端固定连接在阀盒的内壁上。

3.根据权利要求2所述的一种一次性防逆流引流袋,其特征在于:阀球为半球形设置且其球面靠近挡块设置。

4.根据权利要求1所述的一种一次性防逆流引流袋,其特征在于:储液腔的上部固定连接有水平设置的过滤板,过滤板的另一端固定连接在隔板上,过滤板的顶部与进液管的端部固定连接。

5.根据权利要求4所述的一种一次性防逆流引流袋,其特征在于:位于袋体内的进液管侧壁上开设有进液口。

6.根据权利要求1所述的一种一次性防逆流引流袋,其特征在于:袋体的外表面设置有气囊。

7.根据权利要求6所述的一种一次性防逆流引流袋,其特征在于:气囊外侧的上部固定连接有水平设置的母面魔术贴,母面魔术贴的长度和袋体的宽度一致,母面魔术贴上粘贴有公面魔术贴,公面魔术贴上固定连接有遮挡布,遮挡布的长度为L1,袋体的长度为L2,L1和L2的关系为:L1≥L2。
