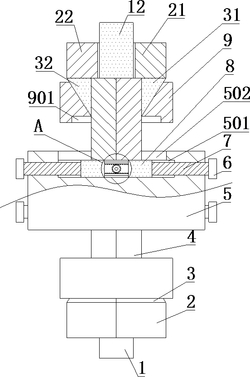

1.一种减速机自动联轴器结构,其特征在于,包括连接件(3)、滑动件(4)、固定轴、滑块(8)、固定板(9)和用于夹紧第一连接轴(1)与第二连接轴(12)的夹紧件(2);
固定轴上设有两组安装仓(501);两组安装仓(501)均在固定轴上设有开口(502);
夹紧件(2)、连接件(3)、滑动件(4)和固定板(9)均设有两组;两组滑动件(4)上均设有滑块(8),两组滑动件(4)分别通过两组滑块(8)滑动连接两组安装仓(501)的内壁;两组连接件(3)均为圆台形且两组连接件(3)分别套设在两组滑动件(4)上,每组连接件(3)的侧面上均设有外螺纹;每组固定板(9)上均设有凹槽(901);每组凹槽(901)均在每组固定板(9)上对应设有螺纹通孔;每组固定板(9)对应螺纹连接每组连接件(3);两组夹紧件(2)分别连接两组滑动件(4)相互远离的端面,夹紧件(2)上均设有夹紧间隙;
每组安装仓(501)内均设有用于限制滑块(8)位置的限位件。
2.根据权利要求1所述的一种减速机自动联轴器结构,其特征在于,每组夹紧件(2)均包括第一夹紧件(21)和第二夹紧件(22);第一夹紧件(21)和第二夹紧件(22)的投影形状均为半环型,第一夹紧件(21)和第二夹紧件(22)相互靠近的端面形成夹紧间隙且将第一连接轴(1)或第二连接轴(12)夹紧。
3.根据权利要求2所述的一种减速机自动联轴器结构,其特征在于,每组滑动件(4)均包括第一滑动件(41)和第二滑动件(42);每组滑块(8)均由两个滑块(8)组成;第一滑动件(41)和第二滑动件(42)的投影形状均为半圆形,第一滑动件(41)和第二滑动件(42)的一端均穿过开口(502)并分别对应连接一个滑块(8),第一滑动件(41)对应连接第一夹紧件(21)朝向固定轴的端面;第二滑动件(42)对应连接第二夹紧件(22)朝向固定轴的端面。
4.根据权利要求3所述的一种减速机自动联轴器结构,其特征在于,每组连接件(3)均包括第一连接件(31)和第二连接件(32);第一连接件(31)和第二连接件(32)的投影形状均为半环形,第一连接件(31)与第一滑动件(41)对应连接;第二连接件(32)与第二滑动件(42)对应连接。
5.根据权利要求3所述的一种减速机自动联轴器结构,其特征在于,还包括第一齿条(141)、第二齿条(142)和齿轮(15);第一齿条(141)、第二齿条(142)和齿轮(15)均设有两组;两组齿轮(15)分别转动设置在两组安装仓(501)内,每组齿轮(15)均位于对应的两个滑块(8)之间,每组齿轮(15)均对应啮合连接一组第一齿条(141)和一组第二齿条(142);第一齿条(141)对应连接其中一组滑块(8);第二齿条(142)对应连接另一组滑块(8)。
6.根据权利要求1所述的一种减速机自动联轴器结构,其特征在于,限位件为螺纹杆(7);每组安装仓(501)均在固定轴上设有两个螺纹通孔;螺纹杆(7)设有四个,四个螺纹杆(7)分别螺纹连接四个螺纹通孔且四个螺纹杆(7)分别连接四个滑块(8)。
7.根据权利要求6所述的一种减速机自动联轴器结构,其特征在于,每组螺纹杆(7)位于固定轴外的一端均设有把手(6)。
