专利号: 2021203740465
申请人: 武汉市金港岩土工程有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-13
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

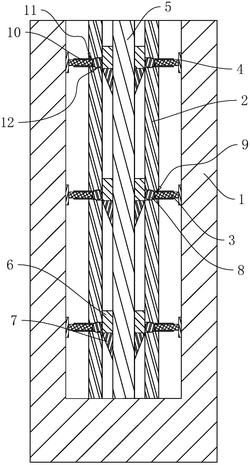

1.一种高强度环保静压桩,包括桩体(1),其特征在于:所述桩体(1)内设置有支撑管(2),所述支撑管(2)沿其径向滑动连接有支撑杆(3),所述支撑杆(3)远离所述支撑管(2)的末端设置有推板(4),所述推板(4)远离所述支撑杆(3)的侧面与所述桩体(1)内壁抵接,所述支撑管(2)内设置有用于推动所述支撑杆(3)运动的驱动组件。

2.根据权利要求1所述的高强度环保静压桩,其特征在于:所述驱动组件包括滑动连接于所述支撑管(2)内的推杆(5),所述推杆(5)的外周侧壁与所述支撑杆(3)远离所述推板(4)的端面抵接,所述推杆(5)的周侧设置有用于带动所述支撑杆(3)运动的传动件。

3.根据权利要求2所述的高强度环保静压桩,其特征在于:所述传动件设置为固定连接于所述推杆(5)周侧的推环(6),所述推环(6)外周侧壁与所述支撑管(2)的内壁抵接,所述推环(6)与所述推杆(5)之间设置有便于所述推杆(5)运动至推环(6)侧面的助推件。

4.根据权利要求3所述的高强度环保静压桩,其特征在于:所述助推件设置为固定连接于所述推杆(5)周侧的斜环(7),所述斜环(7)的斜面朝向远离所述推环(6)的方向,且所述斜环(7)的斜面与所述推杆(5)的外侧壁平滑过渡。

5.根据权利要求4所述的高强度环保静压桩,其特征在于:所述支撑杆(3)靠近所述推环(6)的一端固定连接有推球(8),所述推球(8)的弧面与所述斜环(7)的斜面抵接,所述推球(8)的弧面与所述推环(6)的侧面抵接。

6.根据权利要求5所述的高强度环保静压桩,其特征在于:所述支撑管(2)的外侧壁沿其径向贯穿开设有滑槽(9),所述支撑杆(3)滑动连接于所述滑槽(9)内。

7.根据权利要求6所述的高强度环保静压桩,其特征在于:所述支撑杆(3)的侧面固定连接有导向块(10),所述滑槽(9)侧壁贯穿开设有导向槽(11),所述导向块(10)滑动连接于所述导向槽(11)内。

8.根据权利要求7所述的高强度环保静压桩,其特征在于:所述支撑管(2)的内壁开设有容纳槽(12),所述推球(8)嵌设于所述容纳槽(12)内。
