专利号: 2021203325937
申请人: 张家港市超盛包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

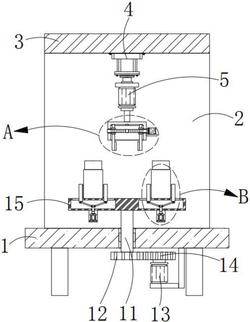

1.一种用于保温瓶生产的套盖拧紧机构,其特征在于,包括:底板;

支撑板,所述支撑板固定安装在所述底板的顶部;

顶板,所述顶板固定安装在所述支撑板的顶部;

液压缸,所述液压缸固定安装在所述顶板的底部;

第一电机,所述第一电机固定安装在所述液压缸的输出轴上;

安装箱,所述安装箱固定安装在所述第一电机的输出轴上;

双向螺纹杆,所述双向螺纹杆转动安装在所述安装箱的两侧内壁上,所述双向螺纹杆的两端均延伸至所述安装箱外;

第二电机,所述第二电机固定安装在所述安装箱的一侧外壁上,所述第二电机的输出轴与所述双向螺纹杆固定连接;

两个螺纹块,两个所述螺纹块均螺纹套设在所述双向螺纹杆上;

两个夹板,两个所述夹板分别固定安装在两个所述螺纹块的底部,两个所述夹板的底部均延伸至所述安装箱的下方;

转轴,所述转轴转动安装在所述底板的底部,所述转轴的顶端延伸至所述底板的上方;

残齿,所述残齿固定套设在所述转轴的底端;

第三电机,所述第三电机固定安装在所述底板的底部;

齿轮,所述齿轮固定安装所述第三电机的输出轴上,所述齿轮与所述残齿相啮合;

转板,所述转板固定安装在所述转轴的顶端;

两个固定机构,两个所述固定机构均设置在所述转板上。

2.根据权利要求1所述的用于保温瓶生产的套盖拧紧机构,其特征在于,所述固定机构包括腔体、两个滑板、气缸和两个铰接杆,所述腔体开设在所述转板上,两个所述滑板均滑动安装在所述转板的顶部,两个所述滑板的底部均延伸至所述腔体内,所述气缸固定安装在所述转板的底部,所述气缸的输出轴延伸至所述腔体内并固定安装有安装块,两个所述铰接杆分别铰接安装在两个所述滑板的底部,两个所述铰接杆远离两个所述滑板的一端均与所述安装块铰接连接。

3.根据权利要求2所述的用于保温瓶生产的套盖拧紧机构,其特征在于,所述转板的顶部开设有两个滑槽,两个所述滑板分别贯穿两个所述滑槽并与两个所述滑槽的内壁滑动连接,两个所述滑板相互靠近的一侧外壁上分别固定安装有橡胶垫。

4.根据权利要求2所述的用于保温瓶生产的套盖拧紧机构,其特征在于,所述转板的底部开设有滑口,所述气缸的输出轴贯穿所述滑口并与所述滑口的内壁滑动连接。

5.根据权利要求1所述的用于保温瓶生产的套盖拧紧机构,其特征在于,所述安装箱的顶部内壁上开设有两个限位槽,两个所述螺纹块的顶部分别固定安装有限位块,两个所述限位块的顶部分别延伸至两个所述限位槽内并与两个所述限位槽的内壁滑动连接。
