专利号: 2021203127175
申请人: 江苏尊宸建筑设计有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

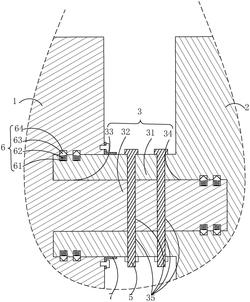

1.一种剪力墙的连接结构,包括第一剪力墙(1)与第二剪力墙(2),第一剪力墙(1)与第二剪力墙(2)相邻,其特征在于:所述第一剪力墙(1)与第二剪力墙(2)之间设置有第一连接组件(3),第一连接组件(3)包括第一连接筒(31)和第一连接柱(32),第一连接筒(31)和第一剪力墙(1)固定连接,第一连接柱(32)和第二剪力墙(2)固定连接,第一连接柱(32)插入第一连接筒(31),并延伸向第一剪力墙(1)内;第一连接筒(31)延伸向第二剪力墙(2),并插入第二剪力墙(2)内,第一连接筒(31)与第一连接柱(32)之间连接有固定件。

2.根据权利要求1所述的一种剪力墙的连接结构,其特征在于:所述第一连接筒(31)与第一连接柱(32)上均开设有连接孔(35),且位于第一连接筒(31)上的连接孔(35)与位于第一连接柱(32)上的连接孔(35)连通;固定件为螺栓(5),螺栓(5)通过连接孔(35)插入第一连接筒(31)与第一连接柱(32)内,并与第一连接筒(31)、第一连接柱(32)螺纹连接。

3.根据权利要求1所述的一种剪力墙的连接结构,其特征在于:所述第一连接筒(31)与第二剪力墙(2)之间设置有固定组件(6),固定组件(6)包括固定槽(61)、弹簧(62)、固定块(63)和卡接槽(64),固定槽(61)开设在第一连接筒(31)上,弹簧(62)位于固定槽(61)内,并与第一连接筒(31)固定连接;固定块(63)位于固定槽(61)内,固定块(63)一端与弹簧(62)固定连接;卡接槽(64)开设在第二剪力墙(2)上,卡接槽(64)与固定槽(61)连通,固定块(63)远离弹簧(62)一端与第二剪力墙(2)抵接。

4.根据权利要求3所述的一种剪力墙的连接结构,其特征在于:所述固定块(63)靠近第二剪力墙(2)一侧为尖刺部。

5.根据权利要求2所述的一种剪力墙的连接结构,其特征在于:所述第一连接柱(32)与第二连接柱(42)均为圆柱状,第一连接筒(31)、第二连接筒(41)为与第一连接柱(32)、第二连接柱(42)互相配合的圆柱状。

6.根据权利要求1所述的一种剪力墙的连接结构,其特征在于:所述第一连接筒(31)与第二剪力墙(2)之间设置有固定圈(7),固定圈(7)套设在第一连接筒(31)上,且与第一连接筒(31)固定连接,固定圈(7)与第二剪力墙(2)之间连接有螺栓(5)。

7.根据权利要求1所述的一种剪力墙的连接结构,其特征在于:所述第一剪力墙(1)与第二剪力墙(2)之间社设置有第二连接组件(4),第二连接组件(4)包括第二连接筒(41)和第二连接柱(42),第二连接筒(41)和第二剪力墙(2)固定连接,第二连接柱(42)和第一剪力墙(1)固定连接,第二连接柱(42)插入第二连接筒(41),并延伸向第二剪力墙(2)内;第二连接筒(41)延伸向第一剪力墙(1),并插入第一剪力墙(1)内,第二连接筒(41)、第二连接柱(42)之间的固定方式与第一连接筒(31)、第一连接柱(32)之间的固定方式相同。

8.根据权利要求1所述的一种剪力墙的连接结构,其特征在于:所述第一连接组件(3)和第二连接组件(4)在第一剪力墙(1)与第二剪力墙(2)之间的竖直方向上相间分布。
