摘要:

权利要求书:

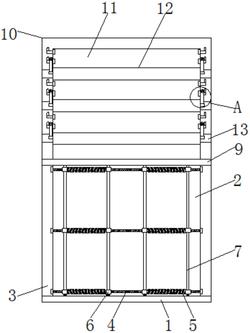

1.一种具有通风透气功能的衣柜柜门,包括底板(1)和隔板(9),其特征在于:所述底板(1)的顶部设置有支撑板(2),且支撑板(2)的外侧连接有侧板(3),并且侧板(3)的外侧连接有连接杆(4),所述连接杆(4)的外部嵌套有复位弹簧(5),且复位弹簧(5)的外侧连接有滑块(6),并且滑块(6)的外侧连接有弹力板(7),同时弹力板(7)的外侧安装有防撞板(8),所述隔板(9)设置于防撞板(8)的顶部,且隔板(9)的顶部安装有固定框(10),并且固定框(10)的内部设置有挡板(11),所述挡板(11)的底部安装有通风板(12),且通风板(12)的外侧连接有连接块(13),并且连接块(13)的内部安装有活动杆(14),所述活动杆(14)的顶部连接有限位块(15)。

2.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述侧板(3)关于底板(1)的中轴线对称设置,且侧板(3)与连接杆(4)之间为卡合连接。

3.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述连接杆(4)与滑块(6)之间为滑动连接,且滑块(6)与弹力板(7)之间为卡合连接。

4.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述弹力板(7)关于底板(1)的中轴线对称设置,且弹力板(7)与防撞板(8)之间为热熔连接,并且防撞板(8)与侧板(3)之间为滑动连接。

5.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述挡板(11)与通风板(12)之间为紧密贴合,且通风板(12)与连接块(13)之间为粘接连接。

6.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述连接块(13)与活动杆(14)之间为滑动连接,且活动杆(14)与限位块(15)之间为紧密贴合。

7.根据权利要求1所述的一种具有通风透气功能的衣柜柜门,其特征在于:所述限位块(15)关于固定框(10)的内部等间距设置,且限位块(15)与挡板(11)之间为卡合连接。
