专利号: 2021201770911
申请人: 深圳市小黑科技电子有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

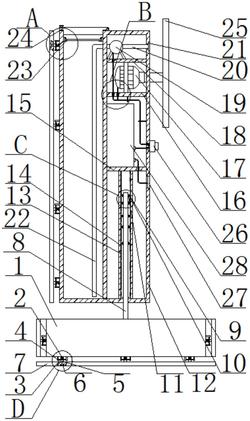

1.一种便于调节的喷雾风扇,包括底座(1),其特征在于:所述底座(1)的底部固定安装有第一弹簧(2),所述第一弹簧(2)的底部固定安装有推板(3),所述推板(3)的外部活动连接有定位板(4),所述推板(3)的底部固定安装有推杆(5),所述推杆(5)的内部螺纹连接有螺栓(6),所述推杆(5)的底部固定安装有缓冲板(7),所述底座(1)的顶部固定安装有支撑杆(8),所述支撑杆(8)的外部固定安装有挡板(9),所述支撑杆(8)的外部活动安装有卡板(10),所述卡板(10)的底部固定安装有第二弹簧(11),所述支撑杆(8)的外部活动套接有箱体(12),所述箱体(12)内腔的底部固定安装有固定桶(13),所述固定桶(13)的内壁固定安装有齿轮板(14),所述固定桶(13)的顶部固定安装有第一固定板(15),所述第一固定板(15)的顶部固定安装有电源(28),所述箱体(12)内腔的一侧固定安装有第二固定板(16),所述第二固定板(16)的顶部固定安装有马达(17),所述马达(17)的输出轴上固定安装有扇叶(25),所述箱体(12)内腔的一侧固定安装有第三固定板(18),所述第三固定板(18)的顶部固定安装有抽水机(19),所述抽水机(19)的一侧固定安装有出水管(20),所述出水管(20)的一端固定安装有雾化喷头(21),所述抽水机(19)的另一侧固定安装有抽水管(22),所述箱体(12)内腔的另一侧螺纹连接有过滤板(23),所述箱体(12)的顶部活动安装有挡门(24),所述箱体(12)的一侧固定安装有开关(26),所述箱体(12)的一侧固定安装有USB接口(27)。

2.根据权利要求1所述的一种便于调节的喷雾风扇,其特征在于:所述缓冲板(7)的数量为五个,且五个缓冲板(7)分别位于底座(1)的底部、底座(1)的外部、箱体(12)的一侧、箱体(12)的另一侧和箱体(12)的背面。

3.根据权利要求1所述的一种便于调节的喷雾风扇,其特征在于:所述挡板(9)为倾斜状,且挡板(9)位于卡板(10)的上方。

4.根据权利要求1所述的一种便于调节的喷雾风扇,其特征在于:所述抽水管(22)的材质为塑料软管材料,且抽水管(22)的端部伸入到箱体(12)内腔的底部。

5.根据权利要求1所述的一种便于调节的喷雾风扇,其特征在于:所述开关(26)的一侧与电源(28)的一侧通过一号电线电性连接,且开关(26)的一侧与用电器的一侧通过电线电性连接。

6.根据权利要求1所述的一种便于调节的喷雾风扇,其特征在于:所述USB接口(27)的一侧与电源(28)的一侧通过二号电线电性连接,且USB接口(27)位于开关(26)的下方。
