专利号: 2021201640250
申请人: 昆山欧亿莱电子科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-11-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

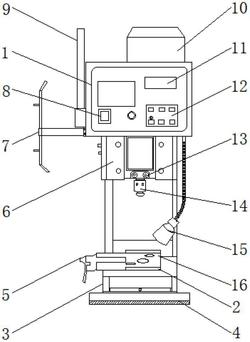

1.一种端子机限位装置,包括机体(1),其特征在于:所述机体(1)的前端外表面设置有开关(8)、显示屏(11)与按键板(12),所述按键板(12)位于显示屏(11)的下端,所述开关(8)位于按键板(12)的一侧,所述机体(1)的上端设置有电机(10),所述机体(1)的一侧设置有固定铁块(7)与铁杆(9),所述固定铁块(7)位于铁杆(9)的下端,所述机体(1)的下端设置有侧板(6),所述侧板(6)的前端设置有镶件(13),所述镶件(13)的下端设置有吊头(14),所述侧板(6)的一侧设置有照明灯(15),所述吊头(14)的下端设置有锁模板(16),所述锁模板(16)的一侧设置有插销(5),所述锁模板(16)的上端设置有限位机构(2),所述限位机构(2)包括板块(201)、滑槽(202)、固定块(203)、限位块(204)、伸缩弹簧(205),所述锁模板(16)的下端设置有便于清洁机构(3),所述便于清洁机构(3)包括料带槽(301)、抽屉式集料斗(302)、带滑道式底槽(303)、卡槽(304),所述便于清洁机构(3)的下端设置有稳固底座机构(4),所述稳固底座机构(4)包括底板(401)、橡胶圈(402)、吸附柱(403)、吸附爪(404)。

2.根据权利要求1所述的一种端子机限位装置,其特征在于:所述滑槽(202)位于板块(201)的上端,所述固定块(203)位于板块(201)的一侧,所述伸缩弹簧(205)位于固定块(203)的一侧,所述限位块(204)位于伸缩弹簧(205)的一侧。

3.根据权利要求1所述的一种端子机限位装置,其特征在于:所述带滑道式底槽(303)位于料带槽(301)的下端,所述抽屉式集料斗(302)位于料带槽(301)的内侧,所述卡槽(304)位于抽屉式集料斗(302)的一侧。

4.根据权利要求1所述的一种端子机限位装置,其特征在于:所述橡胶圈(402)位于底板(401)的一侧,所述吸附柱(403)均位于底板(401)的四角,所述吸附爪(404)位于底板(401)的中部。

5.根据权利要求2所述的一种端子机限位装置,其特征在于:所述固定块(203)的一侧外表面通过伸缩弹簧(205)与限位块(204)的一侧外表面活动连接,所述板块(201)上开设有滑槽(202)。

6.根据权利要求3所述的一种端子机限位装置,其特征在于:所述抽屉式集料斗(302)的一侧外表面通过卡槽(304)与带滑道式底槽(303)的一侧内表面可拆卸连接,所述料带槽(301)与带滑道式底槽(303)之间设置有螺丝,且料带槽(301)的下端外表面通过螺丝与带滑道式底槽(303)的一侧外表面固定连接。

7.根据权利要求4所述的一种端子机限位装置,其特征在于:所述底板(401)与橡胶圈(402)之间设置有固定胶,且底板(401)的一侧外表面通过固定胶与橡胶圈(402)的一侧外表面固定连接,所述吸附柱(403)与底板(401)之间设置有焊接块,且吸附柱(403)的一侧外表面通过焊接块与底板(401)的下端外表面固定连接。
