专利号: 2021200912154
申请人: 深圳市精宝电子新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

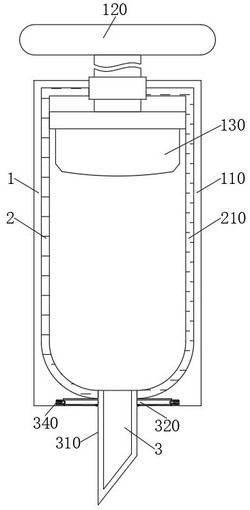

1.一种锡膏检测用锡膏抽取器,包括抽取器本体(1),其特征在于:所述抽取器本体(1)包括套壳(110)、拉杆(120)和橡胶活塞(130),所述套壳(110)上端插设有拉杆(120),所述拉杆(120)靠近套壳(110)内部固定连接有橡胶活塞(130),所述套壳(110)内壁表面套接有保温机构(2),所述保温机构(2)包括固定槽(210)、刻度盘(220)和观察窗(230),所述套壳(110)前端表面中间位置固定连接有刻度盘(220),所述刻度盘(220)侧边设置有观察窗(230),所述套壳(110)底端插设有拆换机构(3),所述拆换机构(3)包括抽取头(310)、固定板(320)、限位仓(330)、固定框(340)、弹簧(350)、卡块(360)、卡槽(370)、伸缩挡板(380)、挤压块(390)和密封框(3100),所述抽取头(310)侧边固定连接有固定板(320),所述固定板(320)靠近套壳(110)内部表面套接有限位仓(330),所述限位仓(330)远离抽取头(310)的一侧表面固定连接有固定框(340),所述固定框(340)远离限位仓(330)的一侧内壁固定连接有弹簧(350),所述弹簧(350)远离固定框(340)的一侧固定连接有卡块(360),所述卡块(360)靠近固定板(320)内部表面套接有卡槽(370),所述限位仓(330)远离套壳(110)的一侧内壁铰接有伸缩挡板(380),所述伸缩挡板(380)远离限位仓(330)的一侧内壁固定连接有挤压块(390),所述挤压块(390)远离伸缩挡板(380)的一侧表面套接有密封框(3100)。

2.根据权利要求1所述的一种锡膏检测用锡膏抽取器,其特征在于:所述固定槽(210)与套壳(110)内壁贴合,所述固定槽(210)内部填充有保温棉。

3.根据权利要求1所述的一种锡膏检测用锡膏抽取器,其特征在于:所述观察窗(230)设置有两组,两组所述观察窗(230)对称分布在刻度盘(220)两侧。

4.根据权利要求1所述的一种锡膏检测用锡膏抽取器,其特征在于:所述卡块(360)设置为梯形,所述卡块(360)靠近弹簧(350)的一侧直径与固定框(340)的内壁直径相同。

5.根据权利要求1所述的一种锡膏检测用锡膏抽取器,其特征在于:所述卡槽(370)开设在固定板(320)靠近卡块(360)内部,所述卡块(360)的表面直径与卡槽(370)的内壁直径相适配。

6.根据权利要求1所述的一种锡膏检测用锡膏抽取器,其特征在于:所述挤压块(390)设置为“U”形,所述挤压块(390)侧边设置有凸块,所述凸块插设在密封框(3100)内部开设的通孔中。
