专利号: 2021200897686
申请人: 哈尔滨壹美能源科技有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2025-07-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

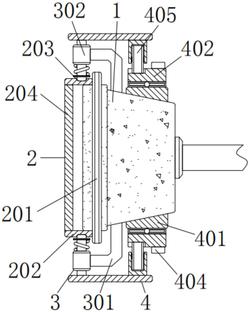

1.一种防炫目工矿灯,包括矿灯(1),其特征在于:所述矿灯(1)的外壁设有防炫目机构(2);

所述防炫目机构(2)包括竖板(201)、框体(202)、卡槽(203)和防炫目镜片(204);

所述竖板(201)固接于矿灯(1)的左侧外壁,所述竖板(201)的左侧贴合有框体(202),所述框体(202)的内壁与矿灯(1)的左侧外壁边缘处相贴合,所述框体(202)的顶部和底部均加工有卡槽(203),所述框体(202)的内壁左侧套接有防炫目镜片(204)。

2.根据权利要求1所述的一种防炫目工矿灯,其特征在于:所述矿灯(1)的外壁顶部和底部均设有固定机构(3),固定机构(3)上下对称设置在矿灯(1)左侧的外壁顶部和底部;

所述固定机构(3)包括曲杆(301)、套筒(302)、卡杆(303)、板体(304)和弹簧(305);

两个所述曲杆(301)分别固接于矿灯(1)的外壁顶部和底部,两个所述曲杆(301)的左侧均固接有套筒(302),所述套筒(302)的内壁间隙配合有卡杆(303),靠近所述卡杆(303)的一端外壁固接有板体(304),所述卡杆(303)的外壁间隙配合有弹簧(305),所述弹簧(305)的一端固接于板体(304)的外壁,所述弹簧(305)的另一端固接于套筒(302)的外壁,所述卡杆(303)的一端外壁与卡槽(203)的内壁相卡接,所述卡杆(303)的另一端外壁固接在横杆(407)上。

3.根据权利要求2所述的一种防炫目工矿灯,其特征在于:所述卡杆(303)的外壁和套筒(302)的内壁均为矩形。

4.根据权利要求1所述的一种防炫目工矿灯,其特征在于:所述矿灯(1)的外壁设有触发机构(4),所述触发机构(4)上下对称设置在矿灯(1)的外壁;

所述触发机构(4)包括第一环型框(401)、第二环型框(402)、弧形槽(403)、凸块(404)、滑轮(405)、支撑座(406)和横杆(407);

所述第一环型框(401)套接在矿灯(1)的外壁,第二环型框(402)套在第一环型框(401)外壁,所述第一环型框(401)通过轴承转动相连有第二环型框(402),所述第二环型框(402)的外壁固接有多个凸块(404),所述第二环型框(402)的顶部和底部均加工有弧形槽(403),两个所述弧形槽(403)的内壁均活动相连有滑轮(405),两个所述滑轮(405)均通过连接轴转动相连有支撑座(406),两个所述支撑座(406)的一端均固接有横杆(407),两个所述横杆(407)的左侧一端分别与两个卡杆(303)的另一端固接在一起。

5.根据权利要求4所述的一种防炫目工矿灯,其特征在于:多个所述凸块(404)的外壁均加工有磨纹。

6.根据权利要求4所述的一种防炫目工矿灯,其特征在于:多个所述凸块(404)两两之间等距分布。
