专利号: 2021200835798
申请人: 西藏砂生槐环保科技有限责任公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-11-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

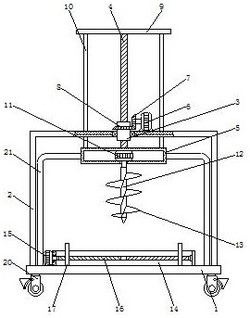

1.一种苗木栽种用挖坑装置,包括底板(1),其特征在于:所述底板(1)的顶部固定连接有机架(2),所述机架(2)的顶部贯穿设置有螺纹管(3),所述螺纹管(3)的顶部贯穿设置有第一螺纹杆(4),所述第一螺纹杆(4)的底部贯穿螺纹管(3)延伸至机架(2)的内腔并固定连接有框体(5),所述螺纹管(3)与第一螺纹杆(4)螺纹连接,所述机架(2)顶部的右侧通过支座固定连接有第一电机(6),所述第一电机(6)转轴的左端固定连接有第一锥形齿轮(7),所述螺纹管(3)表面的顶部固定套设有第二锥形齿轮(8),所述第一锥形齿轮(7)与第二锥形齿轮(8)啮合,所述第一螺纹杆(4)的顶部固定连接有连接板(9),所述连接板(9)底部的两侧均固定连接有导向杆(10),所述导向杆(10)的底部贯穿至机架(2)的内腔并与框体(5)的顶部固定连接,所述框体(5)内腔的底部固定连接有第二电机(11),所述第二电机(11)转轴的底部贯穿至框体(5)的底部并固定连接有转杆(12),所述转杆(12)的表面固定连接有螺旋叶片(13),所述底板(1)底部的前侧固定连接有U型板(14),所述U型板(14)的左侧固定连接有第三电机(15),所述第三电机(15)转轴的右端贯穿至U型板(14)的内腔并固定连接有第二螺纹杆(16),所述第二螺纹杆(16)的右端通过轴承与U型板(14)内腔的右侧活动连接,所述第二螺纹杆(16)两端的表面均螺纹套设有活动板(17),所述活动板(17)的表面与U型板(14)的表面活动连接,所述活动板(17)相对的一侧固定连接有推板(18),所述底板(1)的顶部开设有通孔(19)。

2.根据权利要求1所述的一种苗木栽种用挖坑装置,其特征在于:所述底板(1)底部的四角均通过转轴活动连接有万向轮(20),所述万向轮(20)的一侧通过转轴活动连接有刹车块。

3.根据权利要求1所述的一种苗木栽种用挖坑装置,其特征在于:所述底板(1)顶部的后侧固定连接有把手(21),所述把手(21)的表面设置有防滑纹。

4.根据权利要求1所述的一种苗木栽种用挖坑装置,其特征在于:所述螺纹管(3)和机架(2)之间设置有第一轴承,第一轴承套设在螺纹管(3)的表面。

5.根据权利要求1所述的一种苗木栽种用挖坑装置,其特征在于:所述第二螺纹杆(16)和U型板(14)之间设置有第二轴承,第二轴承套设在第二螺纹杆(16)的表面。

6.根据权利要求1所述的一种苗木栽种用挖坑装置,其特征在于:所述框体(5)的底部开设有与第二电机(11)转轴相适配的第一圆孔,所述U型板(14)的左侧开设有与第三电机(15)转轴相适配的第二圆孔。
