专利号: 202120074519X
申请人: 无锡市前洲无缝钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铁的冶金
更新日期:2024-09-12
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

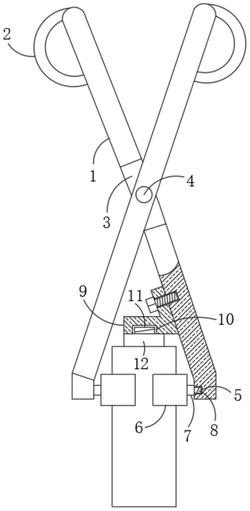

1.一种无缝钢管辊底式热处理后取样装置,包括有转动杆(1),其特征在于:所述转动杆(1)对称设置有两组,两组所述转动杆(1)通过转动销(4)相转动连接,且每组所述转动杆(1)的杆体底部一端都设有折弯部,所述转动杆(1)的折弯部螺纹安装有卡板(6),所述卡板(6)的板体一侧设有卡槽(14),且所述卡槽(14)的内底部固定连接有等间距分布设置的抵压杆(15),所述抵压杆(15)的杆体头部一端一体化设置有梯形块(16),所述卡板(6)的板体内部还镶嵌有弧形的磁铁块(13),其中一组所述转动杆(1)的杆体上通过螺栓固定连接有固定板(9),所述固定板(9)的板体底部一端螺纹安装有插柱(12)。

2.根据权利要求1所述的一种无缝钢管辊底式热处理后取样装置,其特征在于:所述转动杆(1)的杆体一端固定连接有握把(2),所述握把(2)设置为弧形结构。

3.根据权利要求1所述的一种无缝钢管辊底式热处理后取样装置,其特征在于:所述转动杆(1)位于转动销(4)的杆体部位开设有凹槽(3),两组所述转动杆(1)通过凹槽(3)相卡接。

4.根据权利要求1所述的一种无缝钢管辊底式热处理后取样装置,其特征在于:所述转动杆(1)的折弯部设有螺纹安装孔一(5),所述卡板(6)设置为弧形板,且所述卡板(6)的板体一侧固定连接有连接杆(7),所述连接杆(7)的一端固定连接有螺纹安装头一(8),所述螺纹安装头一(8)的一端螺纹安装于螺纹安装孔一(5)内。

5.根据权利要求1所述的一种无缝钢管辊底式热处理后取样装置,其特征在于:所述固定板(9)设置为折弯结构,且所述固定板(9)的底部一端开设有螺纹安装孔二(10),所述插柱(12)的柱体上端固定连接有螺纹安装头二(11),所述螺纹安装头二(11)的一端螺纹安装于螺纹安装孔二(10)内。

6.根据权利要求5所述的一种无缝钢管辊底式热处理后取样装置,其特征在于:所述插柱(12)的柱体位于两组卡板(6)之间,且所述插柱(12)相对其中一组所述卡板(6)固定不动。
