专利号: 2021200545117
申请人: 嘉善永杰精密模具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

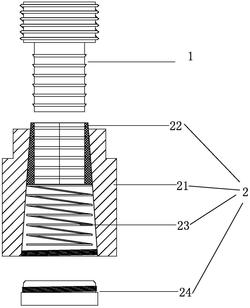

1.一种快速连接组件,包括插接件和预埋件,其特征在于,预埋件,包括预埋管、卡套、弹性件及堵头,所述预埋管包括圆台状空间,所述卡套与圆台状空间配合且卡套呈圆台状,卡套的内壁上设有卡槽,卡套由至少三个对接的卡板构成,所述堵头的一端伸入圆台状空间并与预埋管活动连接,所述弹性件置于圆台状空间内,弹性件的两端分别与卡套和堵头抵触;

插接件,包括与卡套插接的插接体,插接体上设有与卡槽卡接的卡条,卡条的截面呈倒钩状。

2.根据权利要求1所述的一种快速连接组件,其特征是:所述卡槽于轴向上设有若干卡槽,卡槽的截面呈倒钩状,卡条设有若干,且卡条的截面也呈倒钩状。

3.根据权利要求1所述的一种快速连接组件,其特征是:所述弹性件为弹簧。

4.根据权利要求2所述的一种快速连接组件,其特征是:所述卡套由四个对接的卡板构成。

5.根据权利要求4所述的一种快速连接组件,其特征是:所述卡板的大小结构均相同。

6.根据权利要求5所述的一种快速连接组件,其特征是:所述圆台状空间的直径于堵头至卡套的方向上逐渐变小,卡套的外壁直径于堵头至卡套的方向上逐渐变小。

7.根据权利要求1所述的一种快速连接组件,其特征是:所述堵头与预埋管螺纹连接。

8.根据权利要求1所述的一种快速连接组件,其特征是:所述堵头与预埋管卡接。
