专利号: 2021116098866
申请人: 扬州百耀照明科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 其他类目不包含的电技术
更新日期:2024-09-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

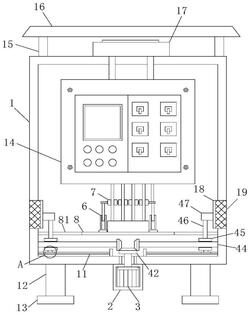

1.一种户外照明用太阳能路灯控制系统,包括控制箱(1),其特征在于,所述控制箱(1)内固定安装主控制板(14),所述控制箱(1)内底端固定连接保护框(8),所述保护框(8)上端两侧均开设有通槽(81),所述控制箱(1)下端固定连接保护箱(2),所述保护箱(2)内固定连接伺服电机(3),所述控制箱(1)上端前后部和两侧均固定连接支撑杆(15),所述支撑杆(15)上端均固定连接挡雨板(16),所述控制箱(1)上端中部固定连接湿度传感器(17),所述湿度传感器(17)和主控制板(14)电性连接,所述伺服电机(3)输出端固定连接驱动机构(4),所述驱动机构(4)上端两侧均安装有安装板(18),所述安装板(18)相互远离一侧均固定连接通风网(19),所述保护框(8)上端两侧均设有调节机构(6),所述调节机构(6)上端均安装有梳理机构(7),其中;

所述驱动机构(4)包括转杆(41),所述转杆(41)和伺服电机(3)的输出端固定连接,所述转杆(41)和控制箱(1)内壁转动连接,所述转杆(41)上端穿过保护框(8)内壁固定连接第一伞齿轮(42),所述第一伞齿轮(42)上端两侧均啮合连接第二伞齿轮(43),所述第二伞齿轮(43)远离第一伞齿轮(42)一侧均固定连接螺纹杆(44),所述螺纹杆(44)远离同侧第二伞齿轮(43)一侧均和保护框(8)内壁转动连接,所述螺纹杆(44)上均螺纹连接移动环(45),所述移动环(45)上端均固定连接固定杆(46),所述固定杆(46)均和同侧通槽(81)滑动连接,所述固定杆(46)上端固定连接安装块(47),所述安装块(47)远离同侧第二伞齿轮(43)一侧均和安装板(18)固定连接;

所述梳理机构(7)均包括第一限位块(71)、第二限位块(72)和粘板(73),所述第一限位块(71)均和同侧第二限位块(72)卡接,所述第一限位块(71)和第二限位块(72)相互远离一侧均固定连接粘板(73),所述第一限位块(71)后部靠近同侧第二限位块(72)一侧开设有卡槽(711),所述第一限位块(71)前部靠近同侧第二限位块(72)一侧均固定连接插板(712),所述插板(712)前部均开设有插槽(713)。

2.根据权利要求1所述的一种户外照明用太阳能路灯控制系统,其特征在于:所述调节机构(6)均包括支撑块(61),所述支撑块(61)上端均固定连接调节管(62),所述调节管(62)上端均螺纹连接调节杆(63),所述调节杆(63)上端均转动连接连接块(64)。

3.根据权利要求1所述的一种户外照明用太阳能路灯控制系统,其特征在于:所述第二限位块(72)靠近同侧第一限位块(71)一侧后部均固定连接卡块(721),所述第二限位块(72)靠近同侧第一限位块(71)一侧前部均开设有限位槽(722),所述限位槽(722)内均安装有限位机构(5);

所述限位机构(5)均包括拉簧(51),所述拉簧(51)均和同侧限位槽(722)固定连接,所述拉簧(51)远离同侧限位槽(722)一侧均固定连接拉板(52),所述拉板(52)靠近同侧限位槽(722)一侧中部固定连接限位杆(53),所述限位杆(53)远离拉板(52)一侧且贯穿拉簧(51)固定连接梯形块(54),所述梯形块(54)均和同侧插槽(713)相适配。

4.根据权利要求1所述的一种户外照明用太阳能路灯控制系统,其特征在于:所述保护框(8)内底端两侧均固定连接滑框(11),所述滑框(11)内均滑动连接滑块(10),所述滑块(10)上端均固定连接滑杆(9),所述滑杆(9)上端均和同侧移动环(45)固定连接。

5.根据权利要求1所述的一种户外照明用太阳能路灯控制系统,其特征在于:所述控制箱(1)下端前后部和两侧均固定连接支撑柱(12),所述支撑柱(12)下端均固定连接支撑座(13)。

6.根据权利要求1所述的一种户外照明用太阳能路灯控制系统,其特征在于:所述通风网(19)均呈圆形,所述控制箱(1)两侧均开设有与通风网(19)相适配的固定孔。
