专利号: 2021116061999
申请人: 张荣傍
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

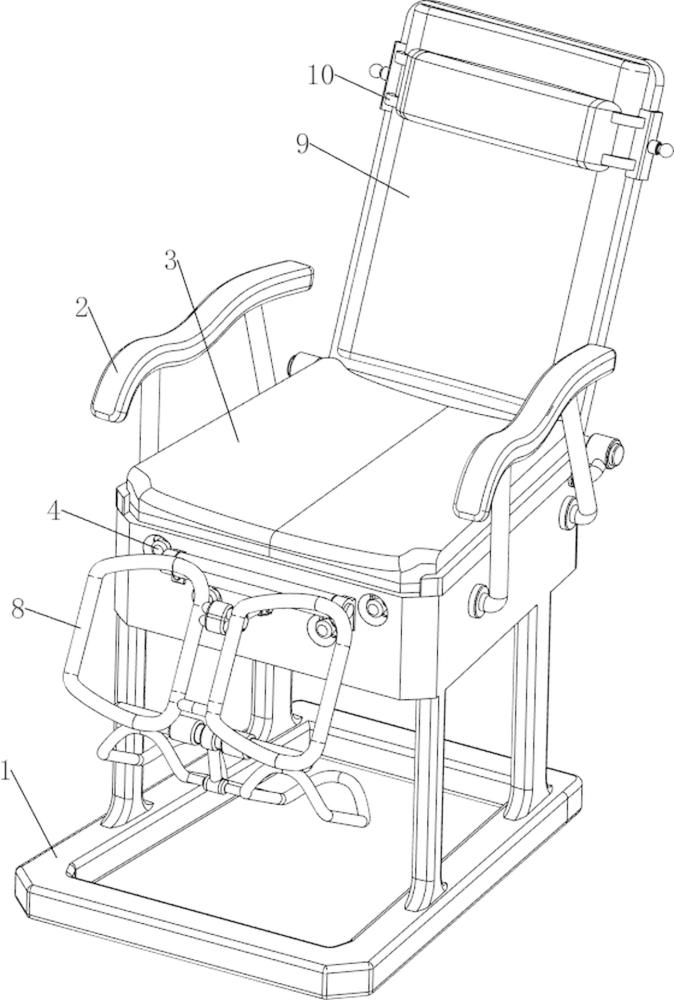

1.一种神经内科腿部神经恢复按摩椅,其特征是,包括:主体框架(1)和扶手(2),主体框架(1)上两侧均设有扶手(2);

海绵垫(3),主体框架(1)上设有海绵垫(3);

转动机构(5),主体框架(1)上设有转动机构(5);

按摩滚筒(4),转动机构(5)上设有四个按摩滚筒(4);

推动机构(6),主体框架(1)和转动机构(5)之间设有推动机构(6)。

2.根据权利要求1所述的一种神经内科腿部神经恢复按摩椅,其特征是,转动机构(5)包括:

电机(51),主体框架(1)上安装有电机(51);

第一支架(52),主体框架(1)上设有第一支架(52);

第一传动轴(53),第一支架(52)下侧中间转动式设有第一传动轴(53),第一传动轴(53)与电机(51)的输出轴固定连接;

第二传动轴(54),第一支架(52)下部两侧均转动式设有第二传动轴(54);

第三传动轴(55),第一支架(52)下部两侧均转动式设有第三传动轴(55),第一支架(52)上部两侧均转动式设有第三传动轴(55);

第一活动杆(56),四个第三传动轴(55)上均滑动式设有第一活动杆(56);

四个第一活动杆(56)均与四个按摩滚筒(4)固定连接;

皮带组件(57),同侧的两个第三传动轴(55)之间连接有皮带组件(57);

直齿轮组(58),下侧的两个第三传动轴(55)、两个第二传动轴(54)和第一传动轴(53)之间设有直齿轮组(58)。

3.根据权利要求2所述的一种神经内科腿部神经恢复按摩椅,其特征是,推动机构(6)包括:

第二支架(61),主体框架(1)上设有第二支架(61);

凸轮(62),第二支架(61)中间转动式设有凸轮(62);

锥形齿轮组(63),凸轮(62)上侧和第一传动轴(53)之间设有锥形齿轮组(63);

导杆(64),主体框架(1)上两侧均设有导杆(64);

第一滑块(65),两个导杆(64)之间滑动式设有第一滑块(65),第一滑块(65)与凸轮(62)接触;

轴套(66),四个第一活动杆(56)之间连接有轴套(66),轴套(66)下部与第一滑块(65)固定连接。

4.根据权利要求3所述的一种神经内科腿部神经恢复按摩椅,其特征是,还包括有自锁机构(7),自锁机构(7)包括:第一安装板(71),海绵垫(3)内部设有第一安装板(71);

第一弹簧(72),第一安装板(71)底部两侧均与主体框架(1)之间连接有两根第一弹簧(72);

第一限位块(73),主体框架(1)上两侧均设有第一限位块(73),两个第一限位块(73)均与第一安装板(71)配合;

弹簧销(74),第一安装板(71)底部间隔设有两个弹簧销(74);

楔形块(75),轴套(66)上设有楔形块(75),楔形块(75)与两个弹簧销(74)配合。

5.根据权利要求4所述的一种神经内科腿部神经恢复按摩椅,其特征是,还包括有第一支撑机构(8),第一支撑机构(8)包括:第三支架(81),主体框架(1)上两侧均设有第三支架(81);

第一连接架(82),两个第三支架(81)之间转动式设有第一连接架(82);

转轴(84),第一连接架(82)下部转动式设有转轴(84);

第二连接架(83),转轴(84)上设有第二连接架(83);

第一扭力弹簧(85),转轴(84)两侧均绕有第一扭力弹簧(85),第一扭力弹簧(85)两端分别与第一连接架(82)和第二连接架(83)连接;

第二活动杆(86),主体框架(1)上滑动式设有第二活动杆(86),第二活动杆(86)与楔形块(75)和轴套(66)配合;

连接杆(87),第二活动杆(86)上转动式设有连接杆(87);

连接块(88),连接杆(87)上转动式设有连接块(88),连接块(88)与第一连接架(82)上部中间转动式连接。

6.根据权利要求5所述的一种神经内科腿部神经恢复按摩椅,其特征是,还包括有第二支撑机构(9),第二支撑机构(9)包括:第四支架(91),主体框架(1)上两侧均设有第四支架(91);

第二安装板(92),两个第四支架(91)之间转动式设有第二安装板(92);

第二扭力弹簧(94),第二安装板(92)下部两侧均绕有第二扭力弹簧(94),第二扭力弹簧(94)两端分别与第四支架(91)和第二安装板(92)连接;

第二限位块(93),第二安装板(92)上设有第二限位块(93)。

7.根据权利要求6所述的一种神经内科腿部神经恢复按摩椅,其特征是,还包括有夹紧机构(10),夹紧机构(10)包括:第二滑块(101),第二安装板(92)上部两侧均滑动式设有第二滑块(101),两个第二滑块(101)均与第二限位块(93)滑动式连接;

靠枕(102),两个第二滑块(101)之间设有靠枕(102),靠枕(102)与第二限位块(93)滑动式连接;

夹块(103),两个第二滑块(101)上均滑动式设有夹块(103),夹块(103)与第二安装板(92)接触;

第二弹簧(104),两个夹块(103)上均绕有第二弹簧(104),第二弹簧(104)两端分别与夹块(103)和第二滑块(101)连接。

8.根据权利要求1所述的一种神经内科腿部神经恢复按摩椅,其特征是,按摩滚筒(4)转动能对人们的腿部进行按摩。
