专利号: 2021115958494
申请人: 南京迈探医疗科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

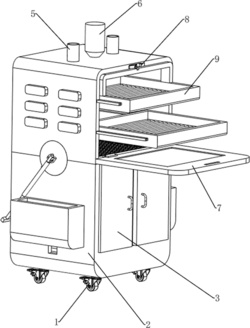

1.一种口腔科用器具清洗装置,其特征是,包括:轮子(1)、外壳(2)、柜门(3)、储水箱(4)、进水口(5)、洗涤液瓶(6)、旋转门(7)、封闭机构(8)和收缩机构(9),外壳(2)底部两侧均转动式设有两个轮子(1),外壳(2)下部两侧均转动式设有柜门(3),外壳(2)内壁下部滑动式设有储水箱(4),外壳(2)顶部两侧均设有进水口(5),外壳(2)顶部中间设有洗涤液瓶(6),外壳(2)中部转动式设有旋转门(7),外壳(2)上部设有封闭机构(8),外壳(2)内部上侧设有收缩机构(9);封闭机构(8)包括:外壳(2)上部中间设有第一固定板(83),第一固定板(83)中部两侧均滑动式设有线形块(81),两个线形块(81)内侧均绕有第一弹簧(82),第一弹簧(82)两端分别与线形块(81)和第一固定板(83)连接;收缩机构(9)包括:外壳(2)内壁上部两侧均设有第一导向杆(94),外壳(2)内壁上部两侧均设有第二导向杆(97),两根第一导向杆(94)上均滑动式设有第一导轨(92),两根第二导向杆(97)上均滑动式设有第一导轨(92),第一导轨(92)与外壳(2)滑动式连接,横向同侧的两个第一导轨(92)之间连接有存放架(91),两根第一导向杆(94)上均绕有第二弹簧(93),第二弹簧(93)两端分别与上侧的第一导轨(92)和外壳(2)连接,两根第二导向杆(97)上均绕有第三弹簧(96),第三弹簧(96)两端分别与下侧的第一导轨(92)和外壳(2)连接,一侧的存放架(91)上两侧均设有螺杆(95),一侧的存放架(91)顶部设有移动块(98);还包括有开关机构(10),开关机构(10)包括:外壳(2)上部两侧均滑动式设有第二导轨(105),两个第二导轨(105)之间连接有挡板(101),外壳(2)上部设有轨道板(102),轨道板(102)左右两侧均滑动式设有卡杆(103),当移动块(98)向后运动时,移动块(98)向后运动到与卡杆(103)接触配合,从而带动卡杆(103)顺着轨道板(102)的凹槽部分向后运动,卡杆(103)与挡板(101)滑动式连接,轨道板(102)后部左右两侧均设有复位块(104);还包括有消毒机构(11),消毒机构(11)包括:外壳(2)内壁上部两侧均设有固定块(112),两个固定块(112)中部均设有螺筒(111),两根螺筒(111)输出轴上均连接有齿轮(113),当螺杆(95)向后运动时,螺杆(95)向后运动到与螺筒(111)接触配合,从而带动螺筒(111)输出轴和齿轮(113)转动,外壳(2)内壁上部两侧均设有第三导轨(116),两根第三导轨(116)上均滑动式设有齿条(114),两根齿条(114)之间连接有防护壳(115),防护壳(115)上两侧均转动式设有连杆(117),两根连杆(117)之间转动式连接有加热装置(118),加热装置(118)与外壳(2)滑动式连接。

2.如权利要求1所述的一种口腔科用器具清洗装置,其特征是,还包括有移动机构(12),移动机构(12)包括:外壳(2)中部两侧均转动式设有转盘(121),两个转盘(121)外侧中部均设有第一伸缩杆(122),两根第一伸缩杆(122)之间连接有拉杆(123)。

3.如权利要求2所述的一种口腔科用器具清洗装置,其特征是,还包括有提示机构(13),提示机构(13)包括:外壳(2)内壁下部两侧均设有两根第二伸缩杆(132),四根第二伸缩杆(132)之间连接有支撑板(131),支撑板(131)中部设有提示块(133)。

4.如权利要求1所述的一种口腔科用器具清洗装置,其特征是,加热装置(118)用来烘干口腔器具上的水分。
