专利号: 2021115849425
申请人: 宿迁市雄鹰木业有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

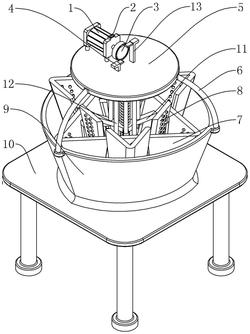

1.一种节能型颗粒板废料回收装置,其特征在于:包括:壳体,壳体的周壁由多块弯曲板围成,每个弯曲板处于一个倒置的圆锥的周面上,多个弯曲板的轴线在水平面上的投影的连线构成正多边形;

第一破碎体,包括多个第一破碎板,多个第一破碎板围成上大下小的正多边形棱台,第一破碎板的数量与弯曲板的数量相等,第一破碎体竖直设置在壳体内;

第二破碎体,包括多个第二破碎板,多个第二破碎板围成上大下小的正多边形棱台,第二破碎板的数量与弯曲板的数量相等,第二破碎体竖直设置在壳体内;

贴合装置,包括第一贴合装置和第二贴合装置,第一贴合装置用于使第一破碎体的侧棱始终与壳体的内壁接触,以使第一破碎体在升降的过程中沿壳体的内壁转动,且在转动的过程中沿壳体的内壁升降;第二贴合装置用于使第二破碎体的侧棱始终与壳体的内壁接触,以使第二破碎体在升降的过程中沿壳体的内壁转动,在转动的过程中沿壳体的内壁升降;

驱动机构,用于交替驱动第二破碎体和第一破碎体下降;每个第二破碎板插装于两个相邻的第一破碎板,以使第二破碎体和第一破碎体组成星型结构,且第二破碎体与第一破碎体同步转动且可相对上下滑动,进而使得第一破碎体下降时第二破碎体随第一破碎体转动并上升,第二破碎体下降时第一破碎体随第二破碎体转动并上升。

2.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:贴合装置还包括主轴,主轴竖直设置在壳体内空腔的中心且与壳体固定连接;第一贴合装置包括第一压簧,第一压簧设置在主轴和第一破碎体之间,第二贴合装置包括第二压簧,第二压簧设置在主轴和第二破碎体之间。

3.根据权利要求2所述的一种节能型颗粒板废料回收装置,其特征在于:驱动机构包括电机、电机控制机构、驱动盘、滑动件和传动件,电机固定在壳体上,电机的轴水平设置,电机控制机构控制电机往复旋转,驱动盘竖直设置且由电机带动往复旋转,驱动盘上设置有弧形槽;传动件包括第一传动件与第二传动件,分别可上下滑动的连接壳体,第一破碎体可绕主轴转动的连接在第一传动件的下端,第二破碎体可绕主轴转动的连接在第二传动件的下方;滑动件,共有两个,分别水平滑动连接两个传动件和弧形槽。

4.根据权利要求3所述的一种节能型颗粒板废料回收装置,其特征在于:第一传动件包括第一传动杆,第一传动杆竖直设置且下端连接有第一圆盘,第一圆盘与主轴同轴且套装在主轴的外侧,第一圆盘的下方设有绕主轴周向延伸的第一滑槽,多个第一破碎板可滑动的连接第一滑槽;第二传动件包括第二传动杆,第二传动杆竖直设置且向下延伸通过第一圆盘,第二传动杆的下端连接有第二圆盘,第二圆盘与主轴同轴且套装在主轴的外侧,第二圆盘的下方设有绕主轴周向延伸的第二滑槽,多个第二破碎板可滑动的连接第二滑槽。

5.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:第一破碎板上设有多个上下延伸且内外贯通的滑槽;第二破碎体包括多个角状板和多个竖板,竖板竖直设置,角状板竖直设置且水平截面为角状弯折板,角状板的侧边通过多个水平设置的连接柱与竖板的侧边连接,多个连接柱一一对应可上下滑动的设置在滑槽内。

6.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:第一破碎板的内侧和第三破碎板的内侧均设有多个内磨块,第一破碎板的外侧和第二破碎板的外侧均设有多个外磨块。

7.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:还包括筛板,筛板,固定连接在壳体的下端,配置成供预设大小的物料通过。

8.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:壳体上方设有电机支撑架,电机支撑架用于支撑电机,第一传动件与第二传动件可上下滑动的连接电机支撑架。

9.根据权利要求1所述的一种节能型颗粒板废料回收装置,其特征在于:还包括支架,支架用于支撑壳体。
