专利号: 2021115759486
申请人: 阮征南
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

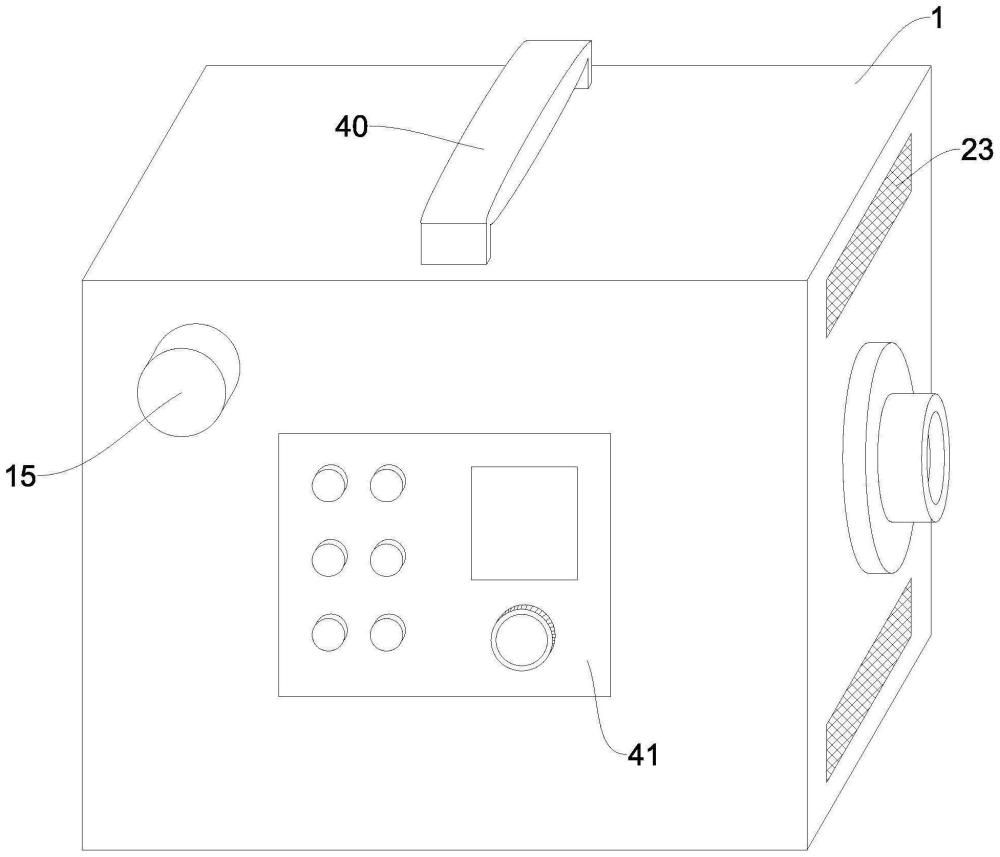

1.一种自适应数字化高清摄像机,包括壳体(1);

装置腔(2),开设于所述壳体(1)的内部;

摄像装置(3),固定安装于所述壳体(1)的一侧内壁;

安装板(4),固定连接于所述装置腔(2)的内部;

第一通槽(5),开设于所述壳体(1)的一侧中心,且所述第一通槽(5)内壁固定安装有镜头(6);

加热盘(7),固定连接于所述壳体(1)的一侧中心外壁;

其特征在于:

所述安装板(4)内部开设有安装腔(8),所述安装腔(8)内部等距安装有多个第一气囊(9),多个所述第一气囊(9)一侧顶部固定安装有第一单向进气阀(10),多个所述第一气囊(9)一侧底部固定安装有第一单向出气阀(11),多个所述第一气囊(9)另一侧固定连接有第一滑块(12),所述安装腔(8)内部滑动连接有连接板(13),所述连接板(13)与第一滑块(12)为固定连接,多个所述第一气囊(9)远离连接板(13)的一侧与安装板(4)为固定连接,所述第一单向出气阀(11)一端另一端固定连接有第一出气管(14),所述第一单向出气阀(11)与第一出气管(14)相连通,所述壳体(1)外壁固定安装有电机(15),所述电机(15)输出端固定连接有第一转轴(16),所述第一转轴(16)贯穿壳体(1),所述第一转轴(16)位于壳体(1)内部的一端外壁固定连接有主动轮(17),第一主动轮(17)外壁啮合有从动齿条(18),所述从动齿条(18)一端与连接板(13)为固定连接,所述从动齿条(18)与安装板(4)为滑动连接;

所述第一气囊(9)数量为三个,所述第一出气管(14)开口处朝向摄像装置(3);

所述壳体(1)另一侧中心开设有进气口(19),所述进气口(19)顶部内壁滑动连接有移动块(20),所述移动块(20)与从动齿条(18)位于同一水平高度,所述移动块(20)靠近进气口(19)的一端固定连接有第一弹簧(21),所述移动块(20)位于进气口(19)内壁的底部一端固定连接有过滤层(22),所述过滤层(22)底部与进气口(19)为固定连接,所述壳体(1)另一侧对称固定安装有多个出气口(23),所述出气口(23)内壁固定安装有高分子无纺布过滤层(22);

所述摄像装置(3)外壁固定连接有导热板(24),所述导热板(24)表面设有向内凹陷的弧形面;

所述壳体(1)内壁转动连接有第二转轴(25),所述第二转轴(25)与导热板(24)一侧的弧形面位于同一轴线,所述第二转轴(25)外壁周向等间距固定连接有多个连接块(26),多个所述连接块(26)另一端固定连接有导热塑料(27),所述导热塑料(27)内部设有冷却液;

所述安装腔(8)内部对称设有多个第二气囊(28),多个所述第二气囊(28)一端顶部固定连接有第二单向进气阀(29),多个所述第二气囊(28)一端底部固定连接有第二单向出气阀(30),所述第二单向出气阀(30)另一端固定连接有第二出气管(32),所述第二单向出气阀(30)与第二出气管(32)相连通,多个所述第二气囊(28)另一端固定连接有第二滑块(31),所述第二滑块(31)另一端与连接板(13)为固定连接,多个所述第二气囊(28)远离连接板(13)的一侧与安装板(4)为固定连接;

所述第二出气管(32)与加热盘(7)为固定连接,所述第二出气管(32)另一端贯穿加热盘(7)且开口处朝向镜头(6),所述加热盘(7)内壁固定安装有加热丝(33);

所述壳体(1)底部中心设有三脚架安装座(34),所述三脚架安装座(34)底部中心滑动连接有拉伸块(35),所述拉伸块(35)顶部对称固定连接有连接绳(36),多个所述连接绳(36)另一端均固定连接有卡接块(37),所述三脚架安装座(34)与卡接块(37)为滑动连接,所述卡接块(37)靠近三脚架安装座(34)的一端固定连接有第二弹簧(38),所述第二弹簧(38)另一端与三脚架安装座(34)为固定连接,所述壳体(1)底部设有与卡接块(37)相适配的卡槽(39);

所述从动齿条(18)靠近移动块(20)的一端固定连接有缓冲层,所述缓冲层材质为尼龙;

所述壳体(1)顶部中心固定连接有把手(40),所述把手(40)外壁固定连接有防滑层,所述壳体(1)外壁固定连接有控制器(41),所述控制器(41)与电机(15)为电性连接;

当摄像装置(3)进行工作时,通过打开电机(15)带动第一转轴(16)以及主动轮(17)进行逆时针旋转,使得主动轮(17)带动从动齿条(18)向右侧移动,通过从动齿条(18)挤压连接板(13),从而使得连接板(13)带动第一滑块(12)和第二滑块(31)同时向右侧移动,此时第一滑块(12)带动第一气囊(9)的右侧进行移动,从而使得第一气囊(9)通过第一单向进气阀(10)抽取空气,第二滑块(31)带动第二气囊(28)的右侧进行移动,同时通过第二单向进气阀(29)抽取空气,当主动轮(17)旋转至底部豁口时,从动齿条(18)左侧停止受力,此时第一气囊(9)以及第二气囊(28)同时进行回弹,第一气囊(9)将吸入进入的空气通过第一单向出气阀(11)传导至第一出气管(14),然后从第一出气管(14)喷出,从而实现对摄像装置(3)的降温,第二气囊(28)通过第二单向出气阀(30)以及第二出气管(32)喷出,从而对镜头(6)进行除灰,当空气中湿度较高时,可以通过对加热丝(33)进行通电,通过加热盘(7)内部的加热丝(33)对气体进行升温,此时热空气通过第二出气管(32)朝向镜头(6)的一端喷出,从而达到对镜头(6)除雾的效果,当第一气囊(9)带动从动齿条(18)开始回弹时,从动齿条(18)左侧对移动块(20)进行撞击,使得移动块(20)带动底部的过滤层(22)进行移动,并且通过移动块(20)与第一弹簧(21)之间的配合使用,使得移动块(20)产生振动,从而能够抖落过滤层(22)表面的灰尘,通过第一气囊(9)回弹喷出的气体,通过第一出气管(14)吹动导热塑料(27),进而使得导热塑料(27)带动连接块(26)在第二转轴(25)外壁进行旋转,从而使得导热塑料(27)内部的冷却液能够循环吸附导热板(24)的热量,从而能够加快散热的效率,当摄像装置(3)需要固定使用时,通过向下拉伸拉伸块(35),使得拉伸块(35)通过连接绳(36)带动卡接块(37)向三脚架安装座(34)中心靠拢,卡接块(37)在移动的过程中挤压第二弹簧(38),然后将摄像装置(3)底部的卡槽(39)放置在三脚架安装座(34)顶部,此时松开对拉伸块(35)的拉伸,然后卡接块(37)通过第二弹簧(38)的回弹进入卡槽(39)内部,从而完成对三脚架安装座(34)与摄像装置(3)之间的固定。
