专利号: 2021115701733
申请人: 杨美丹
专利类型:发明专利
专利状态:授权未缴费
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

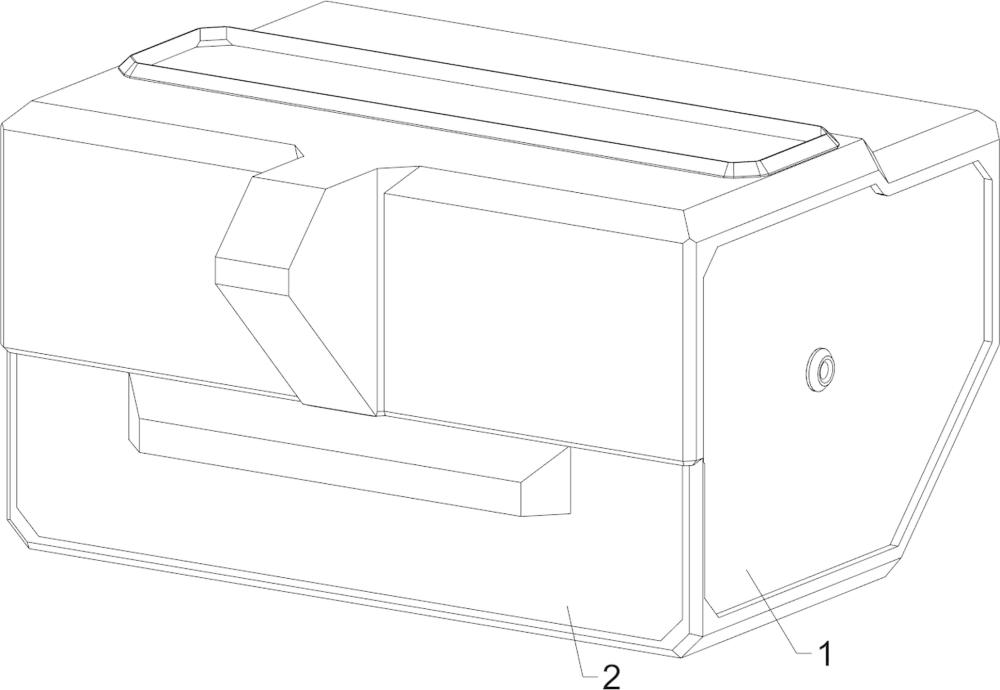

1.一种建筑材料钢筋弯曲设备,包括有外壳(1)、收集框(2)、支撑架(3)和转盘(4),外壳(1)的内底部放置有用于收集折弯好的钢筋的收集框(2),外壳(1)的内侧前上部设有支撑架(3),支撑架(3)的左右两侧均转动式设有用于折弯钢筋的转盘(4),其特征在于,还包括有转动组件(5)、驱动组件(6)和出料组件(7),支撑架(3)上设有用于驱动转盘(4)转动的转动组件(5),外壳(1)的内顶部前侧设有用于驱动转动组件(5)工作的驱动组件(6),外壳(1)的内侧后上部设有用于钢筋出料的出料组件(7)。

2.根据权利要求1所述的一种建筑材料钢筋弯曲设备,其特征在于,转动组件(5)包括有传动轴(51)、第一锥齿轮(52)、直齿轮(53)和第二锥齿轮(54),支撑架(3)上部转动式设有传动轴(51),传动轴(51)上左右对称设有第一锥齿轮(52),传动轴(51)的左右两端均设有直齿轮(53),转盘(4)顶部均设有第二锥齿轮(54),第二锥齿轮(54)均与相邻的第一锥齿轮(52)啮合。

3.根据权利要求2所述的一种建筑材料钢筋弯曲设备,其特征在于,驱动组件(6)包括有气缸(61)、推杆(62)、齿条(63)和第一弹簧(64),外壳(1)内顶部的前侧中间设有气缸(61),气缸(61)的伸缩杆后侧设有推杆(62),推杆(62)的左右两侧均滑动式设有齿条(63),齿条(63)前侧与推杆(62)之间均设有第一弹簧(64),第一弹簧(64)均绕在推杆(62)的外侧。

4.根据权利要求3所述的一种建筑材料钢筋弯曲设备,其特征在于,出料组件(7)包括有导杆(71)、第一支撑杆(72)、挡板(73)和第二弹簧(74),外壳(1)内壁的后侧上部左右对称设有导杆(71),导杆(71)的前端均与支撑架(3)后侧连接,导杆(71)的前侧均滑动式设有第一支撑杆(72),第一支撑杆(72)的前侧下部之间设有挡板(73),导杆(71)上均绕有第二弹簧(74),第二弹簧(74)的两端分别与第一支撑杆(72)和外壳(1)连接。

5.根据权利要求4所述的一种建筑材料钢筋弯曲设备,其特征在于,还包括有能够对钢筋进行固定的固定组件(8),固定组件(8)包括有第一固定块(81)、第二固定块(82)、第三弹簧(83)、第二支撑杆(84)、支撑块(85)、第四弹簧(86)、第一推块(87)和第五弹簧(88),支撑架(3)底部的后侧中间设有第一固定块(81),支撑架(3)下部的前侧中间滑动式设有用于夹紧钢筋的第二固定块(82),第二固定块(82)前部与支撑架(3)之间设有第三弹簧(83),推杆(62)底部的后侧中间设有第二支撑杆(84),第二支撑杆(84)的中部滑动式设有支撑块(85),第二支撑杆(84)的前部绕有第四弹簧(86),第四弹簧(86)的两端分别与第二支撑杆(84)和支撑块(85)连接,支撑块(85)底部滑动式设有第一推块(87),第一推块(87)与第二固定块(82)接触,第一推块(87)上部与支撑块(85)之间设有第五弹簧(88)。

6.根据权利要求5所述的一种建筑材料钢筋弯曲设备,其特征在于,还包括有能够驱动第二固定块(82)和第一固定块(81)将钢筋松开的脱离组件(9),脱离组件(9)包括有第一连杆(91)、第六弹簧(92)和第二连杆(93),支撑架(3)上部的后侧中间滑动式设有第一连杆(91),第一连杆(91)顶部与支撑架(3)之间设有第六弹簧(92),第一推块(87)上部设有第二连杆(93),第二连杆(93)与第一连杆(91)接触。

7.根据权利要求6所述的一种建筑材料钢筋弯曲设备,其特征在于,还包括有用于推动钢筋出料的推料组件(10),推料组件(10)包括有第三连杆(101)、第七弹簧(102)、第二推块(103)、第八弹簧(104)、卡杆(105)和第九弹簧(106),支撑架(3)上部的后侧左右对称滑动式设有第三连杆(101),第三连杆(101)底部与支撑架(3)之间均设有第七弹簧(102),第三连杆(101)的前侧均滑动式设有第二推块(103),第二推块(103)与相邻的第三连杆(101)底部之间均设有第八弹簧(104),外壳(1)内侧的前上部左右对称滑动式设有卡杆(105),卡杆(105)均与第二固定块(82)接触,卡杆(105)的前侧与外壳(1)之间均设有第九弹簧(106)。

8.根据权利要求1所述的一种建筑材料钢筋弯曲设备,其特征在于,外壳(1)的右侧中部均开有圆孔。
