专利号: 2021115241937
申请人: 昂朝文
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-27
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

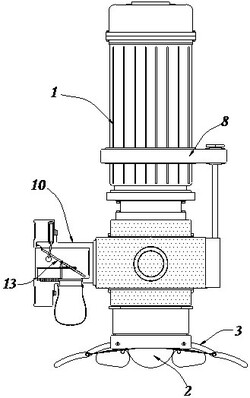

1.一种高稳定型排污泵,包括排污泵本体、输气软管、导向槽、连接板件和第三拉绳,其特征在于:所述排污泵本体的下端对接有配重块,且排污泵本体的下端外侧轴承连接有抵触件,并且抵触件的轴端嵌套对接有第一扭簧,所述排污泵本体的下端粘接连接有第一气囊,且第一气囊的外侧与配重块的外端相互接触;

所述第一气囊的外侧贯穿安装有输气软管,且输气软管的边端内侧粘接连接有粘接层,且输气软管沿着所述排污泵本体的内部贯穿对接,所述排污泵本体的外端粘接连接有波纹管,且波纹管与输气软管相互接通,所述波纹管的上端对接有活动套环,且活动套环与排污泵本体的外侧嵌套对接,并且活动套环与排污泵本体的内端均安装有第一磁铁件;

所述排污泵本体的外侧设置有供液管道,且供液管道的内端开设有导向槽,并且导向槽的内端安装有过滤网层,且过滤网层的外表面与供液管道的内表面相互贴合接触,所述供液管道的内端安装有轴,且供液管道通过轴连接有连接板件,并且连接板件的轴端嵌套安装有第二扭簧,设置有2个第二磁铁件,且2个第二磁铁件分别安装在过滤网层和连接板件的外端,所述连接板件的上端轴承对接有收卷布层,且收卷布层的末端与供液管道内侧相互对接,并且收卷布层轴端嵌套安装有第三扭簧形成卷尺式的收卷结构;

所述收卷布层的轴端对接有第三拉绳,且第三拉绳沿着供液管道的内壁延伸,且供液管道的内壁处开设有预留空腔,其内部嵌套安装有导向板,并且导向板的下端粘接连接有第二气囊,所述连接板件的内侧粘接连接有第三气囊,且第三气囊通过输气软管与第二气囊相互接通;

所述抵触件设置有支撑件和第一拉绳,且抵触件的外端轴承连接有支撑件,并且支撑件的外侧设置有轴,且支撑件的轴端嵌套对接有第一拉绳,同时第一拉绳的末端与配重块的外端相互对接;

所述支撑件通过轴端的第一拉绳与配重块形成牵引结构,且第一拉绳关于配重块的中心点对称分布有2个,且2个第一拉绳形成交叉结构;

所述活动套环与排污泵本体的外侧嵌套对接,且活动套环配合波纹管形成上下位移,并且活动套环通过2组异名磁极第一磁铁件同步形成滑动结构;

所述过滤网层设置有第二拉绳、密封板和复位弹簧,且过滤网层外侧对接有第二拉绳,并且第二拉绳延伸至供液管道的内壁,同时供液管道的下端嵌套对接有密封板,并且密封板与第二拉绳的末端相互对接,同时密封板的外侧固定连接有复位弹簧;

所述密封板通过第二拉绳与过滤网层形成牵引滑动结构,且密封板配合复位弹簧沿着供液管道的内端形成复位结构;

所述连接板件沿着供液管道的内部形成转动结构,且连接板件配合同名磁极的第二磁铁件与过滤网层形成相斥推动力;

所述收卷布层的端部通过第三扭簧分别与连接板件和供液管道形成牵引结构,且收卷布层轴端嵌套对接的第三扭簧形成卷尺式的收卷结构。

2.根据权利要求1所述的一种高稳定型排污泵的疏通方式,其特征在于,包括以下步骤:

S1:首先将该排污泵放置在需要进行工作的位置,将供液管道与污水供给端接触后,即可启动排污泵本体进行处理工作,在装置工作时受震动的影响出现晃动的现象时,该装置会通过下端的球形配重块形成角度倾斜,从而对与该装置底部对应倾斜角度接触的第一气囊和抵触件进行挤压,同时支撑件受力的过程中,将通过第一拉绳与配重块之间的牵引力形成反向支撑结构,使得受压的第一气囊与抵触件配合配重块快速形成不倒翁状的复位结构;

S2:对应倾斜角度施压的第一气囊,将通过输气软管向末端的波纹管内部进行供气处理,使得负压膨胀的波纹管推动活动套环沿着排污泵本体的上端上移自适应的位置活动,从而配合2组异名第一磁铁件之间的吸附活动状态,自动对泵体的重心高度调节,进一步的避免其出现倾倒的现象,保证其稳定状态,从而确保其工作周期不出现意外;

S3:沿着供液管道传输至排污泵本体内部的液体,通过过滤网层进行初步过滤接触排放,随着过滤网层外侧堆积的杂质量逐渐增多,使其受力沿着导向槽向内活动,进而配合第二磁铁件同名磁极之间的相斥力推动接触的连接板件收卷第二扭簧逆时针转动,同步拉伸收卷布层配合第三扭簧展开向下活动至对整个供液管道形成快速封闭,从而满足装置对堆积的杂质自动处理后再进行过滤操作,同时过滤网层内移的过程中,将通过第二拉绳拉伸密封板自动打开,从而进行后续的自动排除工作,避免其长期接触污泥杂质出现阻塞的现象;

S4:在收卷布层通过轴端的收卷结构形成卷尺类的状态时,与其轴端对接第三拉绳将同步收卷进而带动导向板下移,从而对接触的第二气囊施压使其向第三气囊供气,让连接板件受力下转的过程中可同步通过膨胀的第三气囊对接触的杂质自动沿着展开的密封板向外推动排放,其稳定高效的对管道的对接部位进行自疏通的工作。
