1.一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：化学通式为Li7‑xLa3Zr2‑x‑yTaxCeyO12，其中，x＝0.6，y＝0.2；所述电解质为具有高电导率的立方相结构；

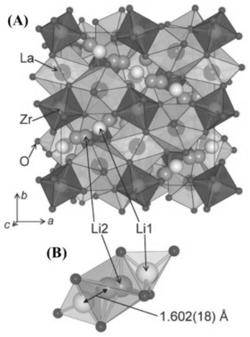

所述电解质立方相的空间群为Ia‑3d(No.230)，晶格常数 锂离子部分填充Li1(24d)、Li2(48g)和Li3(96h)位置，其中24d为四面体间隙位置，48g为八面体间隙位置，

96h为八面体两个偏心位置。

2.一种如权利要求1所述的有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质的制备方法，其特征在于，包括如下步骤：步骤1：配料；按照化学式Li7‑xLa3Zr2‑x‑yTaxCeyO12，其中0

步骤2：一次球磨；采用湿法球磨工艺，按照混合料：球磨介质：球磨溶剂的质量比为1:(5～7):(1～1.5)投料并研磨5～10小时得到混合均匀的一次球磨料；

步骤3：一次烘干、过筛；将步骤2所得一次球磨料烘干并过筛得到一次干燥粉体；

步骤4：预烧；将步骤3所得一次干燥粉体在800～950℃条件下预烧6～10小时得到预烧粉体；

步骤5：二次球磨；将步骤4所得预烧粉体进行第二次球磨，采用湿法球磨工艺，按照混合料：球磨介质：球磨溶剂的质量比为1:(5～7):(1.5～2)投料并研磨4～6小时得到混合均匀的二次球磨料；

步骤6：二次烘干、过筛；将步骤5所得球磨料烘干并过筛得到二次干燥粉体；

步骤7：模压、成型；将步骤6所得二次干燥粉体放入成型模具中干压成型得到生坯；

步骤8：烧结；将步骤7所得生坯放于烧结炉中，以4～10℃/min的升温速率升温并在

1100～1250℃下烧结1～10小时，得到石榴石型LLZO固态电解质。

3.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤1中使用的锂源为LiOH或Li2CO3。

4.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤1中使用的镧源为La2O3、锆源为ZrO2、钽源为Ta2O5、铈源为CeO2。

5.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤2和步骤5中，以钇稳定氧化锆球为球磨介质、以异丙醇作为球磨溶剂进行湿法研磨。

6.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤2和步骤5的球磨机为高能球磨机，球磨转速为300～800r/min。

7.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤3和步骤6中过筛的目数为100目。

8.如权利要求2所述的一种有效抑制锂枝晶生长的铈掺杂石榴石型LLZO固态电解质，其特征在于：所述步骤4的预烧过程在氧化镁坩埚中进行。
