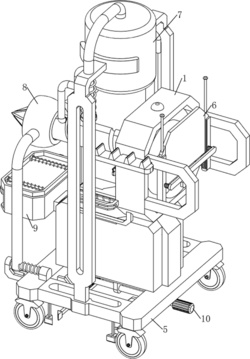

1.一种水利地下截渗墙开槽设备，其特征在于，包括有：第一固定板（1），第一固定板（1）上前后对称连接有握把（2）；

电机（3），电机（3）安装在第一固定板（1）内部；

钻头（4），钻头（4）连接在电机（3）输出轴上；

移动机构（5），第一固定板（1）上连接有便于移动该开槽设备的移动机构（5）；

防护机构（6），握把（2）上连接有用于防止泥土和其它杂质等飞溅的防护机构（6）。

2.根据权利要求1所述的一种水利地下截渗墙开槽设备，其特征在于，移动机构（5）包括有：

第三固定板（53），第一固定板（1）上滑动式地连接有第三固定板（53），第三固定板（53）上开有滑槽；

第二固定板（51），第二固定板（51）连接在第三固定板（53）上；

万向轮（52），万向轮（52）均连接在第二固定板（51）上；

导向杆（54），导向杆（54）连接在第三固定板（53）之间，第一固定板（1）下侧与导向杆（54）为滑动式地连接；

第一弹簧（55），第一弹簧（55）绕接在第一固定板（1）与第三固定板（53）之间。

3.根据权利要求2所述的一种水利地下截渗墙开槽设备，其特征在于，防护机构（6）包括有：

第四固定板（61），第四固定板（61）连接在握把（2）上；

第一卡杆（64），第一卡杆（64）滑动式地连接在第四固定板（61）上；

第一活动板（63），第一活动板（63）连接在第一卡杆（64）之间，第一卡杆（64）与防护板（62）配合；

第二弹簧（65），第一活动板（63）与第四固定板（61）之间均绕接有第二弹簧（65）；

第一固定杆（66），第一固定杆（66）连接在第四固定板（61）上；

防护板（62），防护板（62）滑动式地连接在第一固定杆（66）之间，防护板（62）与第四固定板（61）为滑动式地连接，防护板（62）上均开有卡槽；

第三弹簧（67），防护板（62）底部前后两侧与第四固定板（61）之间均绕接有第三弹簧（67）。

4.根据权利要求3所述的一种水利地下截渗墙开槽设备，其特征在于，还包括有降温机构（7），降温机构（7）包括有：

第一支撑板（71），第二固定板（51）上均连接有第一支撑板（71）；

储水桶（72），储水桶（72）连接在第一支撑板（71）之间；

活动杆（73），活动杆（73）滑动式地连接在储水桶（72）与第一支撑板（71）之间；

凸板（74），凸板（74）连接在第一固定板（1）上；

第四弹簧（75），第四弹簧（75）绕接在活动杆（73）与第一支撑板（71）之间，凸板（74）与活动杆（73）配合；

水管（76），水管（76）均连接在储水桶（72）上，水管（76）均与活动杆（73）配合；

喷头（77），水管（76）上均连接有喷头（77）。

5.根据权利要求4所述的一种水利地下截渗墙开槽设备，其特征在于，还包括有遮挡机构（8），遮挡机构（8）包括有：

第二支撑板（83），第二固定板（51）上均连接有第二支撑板（83）；

固定块（810），固定块（810）连接在第二固定板（51）上；

第二固定杆（84），第二固定杆（84）连接在固定块（810）与第二支撑板（83）之间；

第一支撑杆（81），第二固定杆（84）上均滑动式地连接有第一支撑杆（81）；

遮挡圆板（82），遮挡圆板（82）连接在第一支撑杆（81）之间；

第五弹簧（85），第五弹簧（85）绕接在第一支撑杆（81）与固定块（810）之间；

第五固定板（86），第一固定板（1）上均连接有第五固定板（86）；

第一转轴（87），第五固定板（86）上均转动式地连接有第一转轴（87）；

第二活动板（88），第二活动板（88）连接在第一转轴（87）上；

第一扭簧（89），第一扭簧（89）均连接在第一转轴（87）与第五固定板（86）之间。

6.根据权利要求5所述的一种水利地下截渗墙开槽设备，其特征在于，还包括有收集机构（9），收集机构（9）包括有：

框体（91），第三固定板（53）上连接有框体（91），框体（91）右侧上部开有滑槽，框体（91）一侧开有出料口；

第三固定杆（93），第三固定杆（93）均连接在框体（91）之间，第三固定杆（93）为前后对称连接，第三活动板（92）与框体（91）为滑动式地连接；

第三活动板（92），第三固定杆（93）上之间滑动式地连接有第三活动板（92）；

第六弹簧（94），第六弹簧（94）均绕接在第三活动板（92）与框体（91）之间；

第六固定板（95），第一固定板（1）上均连接有第六固定板（95），第六固定板（95）均位于第五固定板（86）下侧；

第二转轴（96），第二转轴（96）转动式地连接在第六固定板（95）上；

第四活动板（97），第二转轴（96）上均连接有第四活动板（97）；

第二扭簧（98），第二扭簧（98）均连接在第二转轴（96）与第六固定板（95）之间；

收集框（99），框体（91）上滑动式地连接有收集框（99），收集框（99）与出料口相通。

7.根据权利要求6所述的一种水利地下截渗墙开槽设备，其特征在于，还包括有固定机构（10），固定机构（10）包括有：支撑块（1014），第二固定板（51）上连接有支撑块（1014）；

第三转轴（101），支撑块（1014）上转动式地连接有第三转轴（101）；

齿轮（102），齿轮（102）连接在第三转轴（101）上；

支撑架（1011），第二固定板（51）上均连接有支撑架（1011）；

第一齿条（103），第一齿条（103）均滑动式地连接在支撑架（1011）上，第一齿条（103）均与齿轮（102）相互配合，第一齿条（103）上开有卡槽；

第七固定板（104），第二固定板（51）上均连接有第七固定板（104）；

第二齿条（1012），第二齿条（1012）均滑动式地连接在第七固定板（104）上，第二齿条（1012）均与齿轮（102）相互配合；

第一斜块（105），第一齿条（103）和第二齿条（1012）上均连接有第一斜块（105）；

第二支撑杆（1013），第二固定板（51）上滑动式地连接有第二支撑杆（1013）；

第二斜块（106），第二斜块（106）均连接在第二支撑杆（1013）上，第二斜块（106）均与第一斜块（105）配合；

第七弹簧（107），第七弹簧（107）均连接在第二斜块（106）与第二固定板（51）之间；

第三支撑板（108），第二固定板（51）上连接有第三支撑板（108）；

第二卡杆（109），第三支撑板（108）上均滑动式地连接有第二卡杆（109），第二卡杆（109）均与第一齿条（103）配合；

第八弹簧（1010），第八弹簧（1010）均绕接在第二卡杆（109）与第三支撑板（108）之间；

手柄（1015），第三转轴（101）上连接有手柄（1015）。

8.根据权利要求7所述的一种水利地下截渗墙开槽设备，其特征在于，第三固定板（53）上开有便于第一固定板（1）滑动的滑槽。
