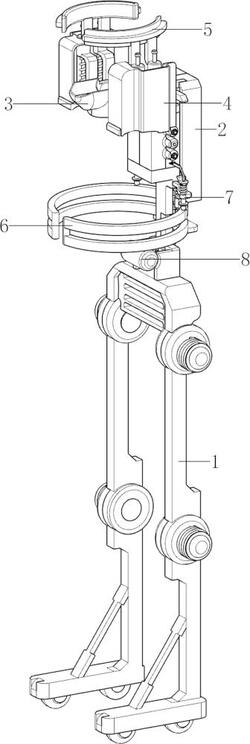

1.一种骨科用立式颈椎矫正辅助设备,其特征在于,包括有支架(1)、防护块(2)、限制块(3)、张合机构(4)和引导机构(5),支架(1)顶部设有防护块(2),支架(1)顶部设有张合机构(4),张合机构(4)上设有限制块(3),张合机构(4)上部设有引导机构(5)。
2.根据权利要求1所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,张合机构(4)包括有移动壳(41)、固定架(42)、第一伸缩杆(43)、双轴电机(44)、第一移动架(45)和第一丝杆(46),支架(1)顶部两侧均滑动式设有移动壳(41),移动壳(41)与限制块(3)连接,支架(1)顶部中间设有固定架(42),固定架(42)上下两侧均设有第一伸缩杆(43),第一伸缩杆(43)与移动壳(41)连接,固定架(42)中部安装有双轴电机(44),双轴电机(44)两侧的输出轴上均设有第一丝杆(46),两根第一丝杆(46)上均螺纹式设有第一移动架(45),第一移动架(45)与移动壳(41)连接。
3.根据权利要求2所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,引导机构(5)包括有第一滑杆(51)、第一弹簧(52)、连接架(53)和弧形夹块(54),两块移动壳(41)顶部均对称设有第一滑杆(51),第一滑杆(51)的数量为四根,四根第一滑杆(51)上侧均滑动式设有连接架(53),连接架(53)与限制块(3)连接,四根第一滑杆(51)上均绕有第一弹簧(52),相邻的两个连接架(53)之间设有弧形夹块(54)。
4.根据权利要求3所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,还包括有固定机构(6),固定机构(6)包括有支撑块(61)、转杆(62)和第一扭力弹簧(63),支架(1)上侧上下对称设有支撑块(61),两块支撑块(61)之间两侧均转动式设有转杆(62),转杆(62)与防护块(2)转动式连接,两根转杆(62)上侧均绕有第一扭力弹簧(63),第一扭力弹簧(63)的两端分别与转杆(62)和防护块(2)连接。
5.根据权利要求4所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,还包括有卡位机构(7),卡位机构(7)包括有压块(71)、支撑架(72)、第二滑杆(73)和第三弹簧(74),两块移动壳(41)外壁均设有压块(71),支架(1)上部两侧均设有支撑架(72),两个支撑架(72)中部均滑动式设有第二滑杆(73),两根第二滑杆(73)上侧均绕有第三弹簧(74),第三弹簧(74)的两端分别与支撑架(72)和第二滑杆(73)连接。
6.根据权利要求5所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,还包括有腰部调整机构(8),腰部调整机构(8)包括有第二伸缩杆(81)、调整块(82)、转轴(83)、直齿轮组(84)、第二丝杆(85)和第二移动架(86),支架(1)中部两侧均设有第二伸缩杆(81),两根第二伸缩杆(81)之间设有调整块(82),支架(1)中部转动式设有转轴(83),支架(1)中部转动式设有第二丝杆(85),第二丝杆(85)与转轴(83)之间设有直齿轮组(84),第二丝杆(85)上螺纹式设有第二移动架(86),第二移动架(86)与调整块(82)连接。
7.根据权利要求6所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,还包括有限位机构(9),限位机构(9)包括有固定块(91)、限位块(92)和楔形块(93),支架(1)顶部两侧均设有固定块(91),两块固定块(91)顶部均设有限位块(92),两块限制块(3)上均设有楔形块(93)。
8.根据权利要求6所述的一种骨科用立式颈椎矫正辅助设备,其特征在于,直齿轮组(84)由两个直齿轮构成。
