专利号: 2021114360638
申请人: 南京中隐客归网络科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-09-11
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

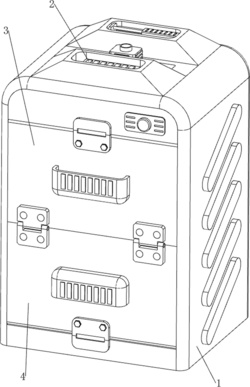

1.一种医疗护理物品储存装置,包括有外箱(1)、控制箱(2)、上挡板(3)、下挡板(4)、收容框(5)、导轨(6)和滚轮(7),外箱(1)顶部前侧设有控制箱(2),外箱(1)前侧上部放置有上挡板(3),外箱(1)前侧下部放置有下挡板(4),下挡板(4)位于上挡板(3)的下侧,下挡板(4)与上挡板(3)转动式连接,外箱(1)内部上侧的左右两侧均设有两个导轨(6),横向同侧的导轨(6)后侧之间均滑动式设有用于存放物品的收容框(5),外箱(1)内部下侧也间隔滑动式设有三个收容框(5),上侧的两个收容框(5)左右两侧的后侧下部均转动式设有滚轮(7),滚轮(7)均在同侧的导轨(6)上滚动,其特征在于,还包括有开盖机构(8)、消毒机构(9)、补料机构(10)和蒸发加热机构(11),上挡板(3)和下挡板(4)之间设有开盖机构(8),开盖机构(8)用于将上挡板(3)和下挡板(4)锁住,外箱(1)内部后侧上部设有用于对物品进行消毒的消毒机构(9),外箱(1)顶部设有用于将消毒液进行上料的补料机构(10),外箱(1)内底部设有用于对消毒液进行加热的蒸发加热机构(11)。

2.如权利要求1所述的一种医疗护理物品储存装置,其特征在于,开盖机构(8)包括有第一电磁锁(81)、第一压力传感器(82)、第二电磁锁(83)和第二压力传感器(84),上挡板(3)前侧上部设有第一电磁锁(81),第一电磁锁(81)与外箱(1)接触,上挡板(3)前侧中间设有第一压力传感器(82),下挡板(4)前侧下部设有第二电磁锁(83),第二电磁锁(83)与外箱(1)接触,下挡板(4)前侧中间设有第二压力传感器(84)。

3.如权利要求2所述的一种医疗护理物品储存装置,其特征在于,消毒机构(9)包括有启动键(91)、减速电机(92)、全齿轮(93)、转轴(9301)、第一固定板(94)、第二固定板(95)、皮带轮组件(96)、下料框(97)和距离传感器(98),外箱(1)前侧上部右侧设有启动键(91),外箱(1)内部后侧上部设有减速电机(92),减速电机(92)的输出轴上与外箱(1)内部后侧上部均设有转轴(9301),左侧的转轴(9301)与外箱(1)内部后侧上部转动式连接,转轴(9301)上侧均设有全齿轮(93),全齿轮(93)相互啮合,外箱(1)内部左右两侧的上部后侧均设有第一固定板(94),外箱(1)内部前侧上部的左右两侧均设有第二固定板(95),同侧的转轴(9301)、第一固定板(94)和第二固定板(95)之间均设有皮带轮组件(96),皮带轮组件(96)均由四个皮带轮和一根皮带组成,转轴(9301)下侧均设有一个皮带轮,第一固定板(94)下部均转动式设有两个皮带轮,第二固定板(95)下部均转动式设有一个皮带轮,同侧的四个皮带轮之间均绕有一根皮带,皮带内侧后部之间设有下料框(97),下料框(97)底部间隔开有圆孔,下料框(97)前侧中部设有距离传感器(98)。

4.如权利要求3所述的一种医疗护理物品储存装置,其特征在于,补料机构(10)包括有进液管(101)、电磁阀(102)和第一导液管(103),外箱(1)顶部中间设有进液管(101),进液管(101)上侧设有电磁阀(102),进液管(101)下侧连接有三个第一导液管(103),第一导液管(103)均与下料框(97)连通。

5.如权利要求4所述的一种医疗护理物品储存装置,其特征在于,蒸发加热机构(11)包括有收集框(111)、加热板(112)、第二导液管(113)和水流量传感器(114),外箱(1)内底部设有收集框(111),收集框(111)内底部设有加热板(112),外箱(1)内部下侧后部间隔连接有三个第二导液管(113),第二导液管(113)的另一端均位于收集框(111)内,中间的第二导液管(113)上侧设有水流量传感器(114)。

6.如权利要求5所述的一种医疗护理物品储存装置,其特征在于,还包括有用于将气体向外排出的排气机构(12),排气机构(12)包括有第三压力传感器(121)、电动推杆(122)和遮盖板(123),外箱(1)顶部右侧中部设有第三压力传感器(121),外箱(1)上部右侧后部设有电动推杆(122),电动推杆(122)的伸缩杆上设有遮盖板(123),遮盖板(123)挡住外箱(1)的上部后侧。

7.如权利要求6所述的一种医疗护理物品储存装置,其特征在于,还包括有用于将物品分类存放的分类机构(13),分类机构(13)包括有分隔板(131)、固定杆(132)、第一弹簧(133)、限位杆(134)和第二弹簧(135),收容框(5)内侧后部均设有固定杆(132),固定杆(132)中部均滑动式设有分隔板(131),分隔板(131)均与同侧的收容框(5)接触,分隔板(131)左右两侧的后侧与同侧的收容框(5)之间均设有第一弹簧(133),分隔板(131)后侧上部均滑动式设有限位杆(134),限位杆(134)均卡住同侧的收容框(5),限位杆(134)前侧与同侧的分隔板(131)之间均设有第二弹簧(135)。

8.如权利要求7所述的一种医疗护理物品储存装置,其特征在于,控制箱(2)内包括有开关电源、控制模块和电源模块,开关电源为整个医疗护理物品储存装置供电,电源模块上通过线路连接有电源总开关,控制模块和电源模块通过电性连接,控制模块上连接有DS1302时钟电路和24C02电路,第一压力传感器(82)、第二压力传感器(84)、第三压力传感器(121)、水流量传感器(114)、距离传感器(98)和启动键(91)均与控制模块通过电性连接,第一电磁锁(81)、第二电磁锁(83)、减速电机(92)、电磁阀(102)、加热板(112)和电动推杆(122)均与控制模块通过外围电路连接。
