1.一种压线钳组件，其特征在于：其包括用于压向冷压裸端子的压杆，所述压杆的杆端横截面积大于杆壁横截面积；作用于所述压杆的压块，所述压块开设有第一通孔和第二通孔；配合所述压块提供给所述压杆压力的弹性件和第一固定杆，所述第一固定杆的杆端横截面积大于杆壁横截面积，所述弹性件置于所述第一固定杆杆端与所述压块之间，所述第一固定杆穿过所述弹性件以及所述第一通孔；提供反向压力的顶杆；固定所述压块的第二固定杆，所述第二固定杆的杆端横截面积大于杆壁横截面积，所述第二固定杆穿过所述第二通孔。

2.根据权利要求1所述的压线钳组件，其特征在于：所述弹性件为模具弹簧。

3.根据权利要求1所述的压线钳组件，其特征在于：所述第一固定杆为螺杆。

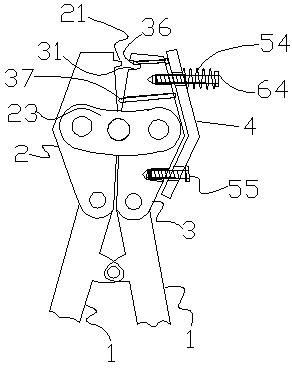

4.一种使用权利要求1所述压线钳组件的压线钳，其特征在于：包括手柄、钳头左部、钳头右部、钳头连接片、压线钳组件；所述钳头左部内侧设有钳凸，所述钳头右部内侧设有钳凹；所述钳头右部还设置有第三通孔、第四通孔、第一固定点、第二固定点；所述第三通孔由所述钳凹朝所述钳凸反方向开置，所述第三通孔和所述压杆相适配，所述压杆长度长于所述第三通孔深度；所述第四通孔设置在所述第三通孔朝向所述钳头连接片的方向，所述第四通孔和所述顶杆相适配，所述顶杆长度长于所述第四通孔深度；所述第一固定点设置在所述第三通孔与所述第四通孔之间，所述第一固定杆穿过所述弹性件以及所述第一通孔固定于所述第一固定点上；所述第二固定点设置在所述第三通孔朝向所述第四通孔的延长线上，所述第二固定杆穿过所述第二通孔固定于所述第二固定点上。

5.根据权利要求4所述的压线钳，其特征在于：所述第三通孔、所述第四通孔、所述第一固定点、所述第二固定点均与所述钳头右部外侧中心线相关。

6.根据权利要求4所述的一种压线钳的使用方法，其特征在于，包括以下步骤：

1）将冷压裸端子管部焊缝两侧其中的一侧对准穿过第三通孔的压杆；

2）开始合拢手柄，压杆受到压块的压力传递到冷压端子上从而使焊缝被压一侧塌陷；

3）进一步合拢手柄，顶杆一端碰到钳头左部的内壁，顶杆另一端将压块顶起，从而使得压块失去对压杆的压力，压杆也失去了对冷压裸端子的压力；

4）再进一步合拢手柄，冷压裸端子受到钳凹向内的压力，焊缝未被压的一侧压向被压坍陷的一侧从而形成重叠部分。
