专利号: 2021113968665
申请人: 王向阳
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

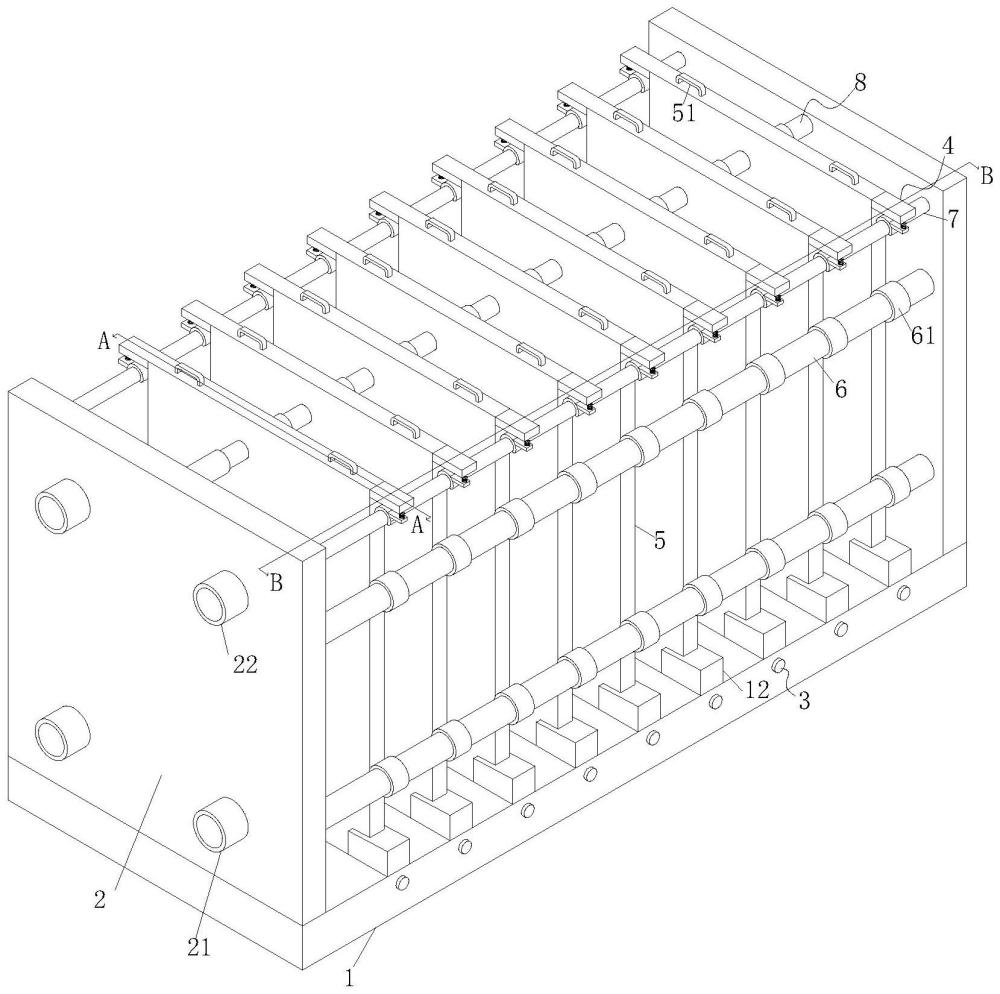

1.一种板式蒸发器,包括底座(1),其特征在于:所述底座(1)上端面前后两端固定连接有固定板(2),前端所述固定板(2)的前侧面上端连通有流体进管(22),且流体进管(22)下方连通有蒸汽进管(21),后端所述固定板(2)的后侧面下方连通有出料管(23),两块所述固定板(2)之间等距设置有多块蒸发板(5),所述蒸发板(5)内部开设有腔体(55),所述蒸发板(5)上均匀开设有四个贯穿蒸发板(5)前后侧面的通孔(52),且蒸发板(5)上端面左右两侧固定连接有把手(51),所述蒸发板(5)下端面左右两侧固定连接有插块(53),且底座(1)上端面对应开设有插槽(11),所述底座(1)上端面左右两侧对应蒸发板(5)固定连接有固定块(12),且固定块(12)的内侧开设有U形槽(13),所述蒸发板(5)的下端左右两个拐角置于U形槽(13)内,所述固定块(12)内部开设有延伸至底座(1)内部左右两端的空腔(14),且空腔(14)内设置有固定机构(3),所述固定机构(3)包括螺纹杆(31)、螺母(32)、连接板(33)、插杆(34)和杆孔(35),所述螺纹杆(31)分别贯穿底座(1)左右两侧内部空腔(14)与插槽(11)内的插块(53)螺纹连接,所述螺母(32)位于空腔(14)内并与螺纹杆(31)螺纹连接,所述连接板(33)下端固定连接在螺母(32)上端,且插杆(34)与连接板(33)的上端固定连接,所述杆孔(35)对应开设在蒸发板(5)左右侧面的下方,所述蒸发板(5)之间设置有导流机构(9),所述导流机构(9)包括导流管(91)、伸缩管(92)和螺纹套(93),所述导流管(91)与蒸发板(5)后侧面的通孔(52)固定连接,相邻所述两块蒸发板(5)之间均设置有螺纹套(93),每个所述导流管(91)的后端均与螺纹套(93)的内部前端螺纹连接,且每个伸缩管(92)的前端均与螺纹套(93)的内部后端螺纹连接,通过螺纹套(93)将相邻的导流管(91)和伸缩管(92)连通,所述蒸发板(5)上端左右两侧固定连接有支撑块(56),所述支撑块(56)下方设置有自锁机构(4),两块所述支撑块(56)下方均设置有连接杆(7),且连接杆(7)的前后两端分别与两块固定板(2)固定连接,所述自锁机构(4)包括铰接座(41)、弹簧(42)、限位块(43)和卡扣(44),所述铰接座(41)上端固定连接在支撑块(56)下端面中心位置,所述卡扣(44)呈圆弧形结构,且卡扣(44)卡接在连接杆(7)的左右两侧,并且卡扣(44)上端与铰接座(41)铰接,所述限位块(43)固定连接在卡扣(44)下端的左右两侧,所述弹簧(42)的下端分别与限位块(43)的上端面固定连接,所述弹簧(42)的上端与支撑块(56)的下端面固定连接端,所述蒸发板(5)的左右侧面上下两端对应设置有限位杆(6),且限位杆(6)的前后两端分别与两块固定板(2)固定连接,所述限位杆(6)与蒸发板(5)的接触位置套设有橡胶圈(61),所述蒸发板(5)前侧面上端中心位置固定有支柱(8); 每块蒸发板(5)均通过单独的自锁机构(4)和连接杆(7)卡合,通过单独的固定机构(3)与底座(1)固定连接,当单个蒸发板(5)发生损坏或者需要检修时,只需旋松固定机构(3)的螺纹杆(31),让螺纹杆(31)和插杆(34)与插块(53)和杆孔(35)脱离,然后通过把手(51)向上拉起即可将单个蒸发板(5)拆卸下来;当其中一块蒸发板(5)拆卸后,可以将后侧蒸发板(5)前侧面的伸缩管(92)向前拉伸通过螺纹套(93)与前侧蒸发板(5)后侧面的导流管(91)螺纹连接,从而使得将一块蒸发板(5)拆卸下来后蒸发器还能继续工作。

2.根据权利要求1所述的一种板式蒸发器,其特征在于:每个所述腔体(55)内部后侧面上均匀固定连接有导流块(54),且导流块(54)倾斜设置,所述导流块(54)的上下两端呈圆弧形结构,且导流块(54)呈微微凸起状。

3.根据权利要求1所述的一种板式蒸发器,其特征在于:所述支柱(8)由螺纹柱(81)、螺纹孔(82)、套筒(83)和护垫(84)构成,所述螺纹柱(81)的后端均与蒸发板(5)的前侧面上端中心位置固定连接,且螺纹孔(82)对应开设在套筒(83)的后端内部,所述套筒(83)通过螺纹孔(82)与螺纹柱(81)螺纹连接,且护垫(84)固定连接在套筒(83)的前端。
