专利号: 2021113586482
申请人: 内蒙古鑫州新能源热力有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

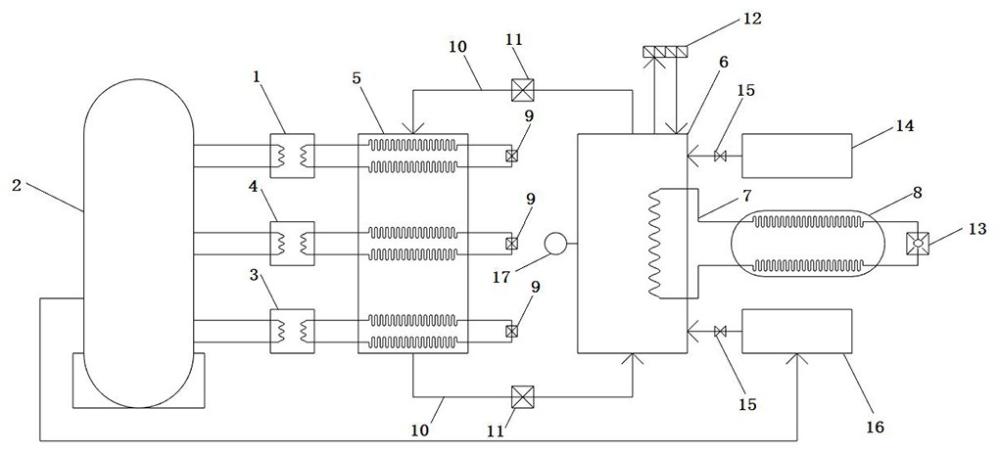

1.一种余热回收利用热量平衡系统,其特征在于通过烟气换热器(1)接入锅炉(2)主烟道收集烟气中携带的热量,通过管翅换热器(3)接入锅炉(2)炉底收集炉渣中携带的热量,通过列管换热器(4)接入锅炉(2)冷却水出水端收集冷却介质携带的热量,烟气换热器(1)、管翅换热器(3)、列管换热器(4)的进出液散热段通过一次换热箱(5)混合3种品位的热量,一次换热箱(5)的出液进入二次换热箱(6),且二次换热箱(6)的出液再次进入一次换热箱(5),形成闭环热流,二次换热箱(6)通过供暖管路(7)将热量输送至温室大棚(8);散热段做成蛇形状;一次换热箱(5)为矩形空腔结构,且外壳的内外胆材质为不锈钢;二次换热箱(6)为矩形空腔结构,且外壳的内外胆材质为不锈钢;所述烟气换热器(1)、管翅换热器(3)、列管换热器(4)的换热管路为闭环,在换热管路上设置循环泵(9),且换热管路使用的换热介质为导热油;所述一次换热箱(5)的下部安装有注入二次换热箱(6)上部的输送管(10),在输送管(10)上安装有水泵(11),所述二次换热箱(6)的下部安装有注入一次换热箱(5)上部的输送管(10),在输送管(10)上安装有水泵(11),且输送管(10)使用的换热介质为水;所述二次换热箱(6)上安装有补水箱(14),补水箱(14)内存放软水,且补水箱(14)的送水管路上安装有电动两通阀(15),所述二次换热箱(6)上安装有热水箱(16),热水箱(16)的进水来自锅炉(2)输出的热水,且热水箱(16)的送水管路上安装有电动两通阀(15),通过热水箱(16)向二次换热箱(6)内注入热水,起到动态调节的作用,进一步保证了热量的平衡,同步的补充了换热介质在换热过程的消耗;补水箱(14)为矩形空腔结构,通过补水箱(14)向二次换热箱(6)内注入软水,降低换热介质温度;热水箱(16)为矩形空腔结构,通过热水箱(16)向二次换热箱(6)内注入热水,提高换热介质温度,起到动态调节的作用;所述供暖管路(7)的管网为闭环,在供暖管路(7)上安装有供暖泵房(13),通过供暖管路(7)与二次换热箱(6)内换热介质水再次换热,通过供暖管路(7)对热力厂附近种植的温室大棚(8)进行集中供热,温度恒定有利于对温度要求严格的蔬菜类作物生长,保障了农业生产,有效的利用了能源,减少了长距离输送导致的热量损耗;所述二次换热箱(6)的上部安装有冷凝器(12),通过冷凝器(12)能将热量平衡后换热介质产生的蒸汽冷凝,并回流入二次换热箱(6),减少换热介质的消耗;所述二次换热箱(6)上安装有热量表(17),通过热量表(17)能实时关注水温变化,保障了稳定平衡的供热作业;当热流穿过一次换热箱(5)时,其内部的换热介质水将所有热量相互融合,并重组,然后通过二次换热箱(6)配合水泵(11)的加压输送,使得相融合后的换热介质水形成环流,所有热量相互平衡,然后通过供暖管路(7)与二次换热箱(6)内换热介质水再次换热,对热力厂附近种植的温室大棚(8)进行集中供热;当二次换热箱(6)内换热介质的温度超过平衡温度时,打开电动两通阀(15)通过补水箱(14)向二次换热箱(6)内注入软水,降低换热介质温度至平衡温度,当二次换热箱(6)内换热介质的温度低于平衡温度时,打开电动两通阀(15)通过热水箱(16)向二次换热箱(6)内注入热水,提高换热介质温度至平衡温度,起到动态调节的作用。
