专利号: 2021113444797
申请人: 赣州银凯贸易有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

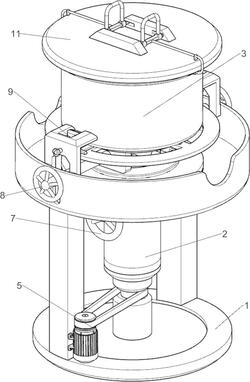

1.一种生物技术推广用方便调节的展示设备,其特征在于,包括有:支架(1)和旋转机构(5),支架(1)顶部中间设有旋转机构(5);

旋转柱(2),旋转机构(5)上部设有旋转柱(2);

展示台(3),旋转柱(2)上部设有展示台(3);

放置机构(6),展示台(3)内侧均匀间隔设有放置机构(6);

放置块(4),放置机构(6)上设有放置块(4);

升降机构(7),旋转柱(2)上设有升降机构(7);

旋转机构(5)包括有:

电机(51),支架(1)下部一侧设有电机(51);

支撑柱(53),支架(1)下部中间转动式设有支撑柱(53),支撑柱(53)与旋转柱(2)滑动式连接;

皮带传输组件(52),电机(51)的输出轴与支撑柱(53)之间设有皮带传输组件(52);

棘轮(54),旋转柱(2)上部设有棘轮(54),棘轮(54)上放置有另外一个棘轮(54),棘轮(54)之间相互啮合;

支撑台(55),棘轮(54)上部设有支撑台(55);

支撑块(56),支撑台(55)上部中间设有支撑块(56);

第一转杆(57),支撑块(56)上部设有第一转杆(57),第一转杆(57)与展示台(3)连接;

放置机构(6)包括有:

放置架(61),展示台(3)内侧设有放置架(61);

第一连接杆(62),放置架(61)上均匀间隔设有四个第一连接杆(62),第一连接杆(62)均与放置块(4)连接;

试管(63),放置块(4)内均设有试管(63);

第二连接杆(64),第一连接杆(62)内侧均设有第二连接杆(64),第二连接杆(64)均与放置架(61)连接;

升降机构(7)包括有:

第一转把(71),旋转柱(2)上部一侧转动式设有第一转把(71);

第一直齿条(72),旋转柱(2)内侧上部设有第一直齿条(72);

齿轮(73),第一转把(71)一侧设有齿轮(73),齿轮(73)与第一直齿条(72)啮合;

第二直齿条(74),支撑柱(53)上部设有第二直齿条(74),第二直齿条(74)与齿轮(73)啮合;

还包括有停止机构(8),停止机构(8)包括有:第二转杆(82),支架(1)顶部对称转动式设有第二转杆(82);

第二转把(81),第二转杆(82)外侧均设有第二转把(81);

隔离块(83),第二转杆(82)内侧均设有隔离块(83),隔离块(83)均与棘轮(54)配合;

还包括有调整机构(9),调整机构(9)包括有:第一安装块(91),支架(1)上部对称设有第一安装块(91);

第一导向杆(92),第一安装块(91)上均滑动式设有第一导向杆(92);

斜卡块(93),第一导向杆(92)内侧均设有斜卡块(93);

调整块(95),第一转杆(57)上部滑动式设有调整块(95),调整块(95)与第一连接杆(62)配合;

第一弹簧(96),斜卡块(93)与第一安装块(91)之间均设有第一弹簧(96),第一弹簧(96)均套在第一导向杆(92)上;

第二导向杆(97),支撑块(56)上对称设有第二导向杆(97);

推杆(94),第二导向杆(97)上均滑动式设有推杆(94),推杆(94)均与调整块(95)配合,推杆(94)与斜卡块(93)配合;

第二弹簧(98),推杆(94)与支撑块(56)之间均设有第二弹簧(98),第二弹簧(98)均套在第二导向杆(97)上。

2.根据权利要求1所述的一种生物技术推广用方便调节的展示设备,其特征在于,还包括有夹紧机构(10),夹紧机构(10)包括有:第二安装块(1001),放置块(4)上均对称设有第二安装块(1001);

第三导向杆(1002),第二安装块(1001)上均滑动式设有第三导向杆(1002);

第三弹簧(1003),第三导向杆(1002)与第二安装块(1001)之间均设有第三弹簧(1003),第三弹簧(1003)均套在第三导向杆(1002)上;

夹紧块(1004),第三导向杆(1002)内侧均设有夹紧块(1004),夹紧块(1004)均与试管(63)配合。

3.根据权利要求2所述的一种生物技术推广用方便调节的展示设备,其特征在于,还包括有密封机构(11),展示台(3)上部设有密封机构(11)。

4.根据权利要求3所述的一种生物技术推广用方便调节的展示设备,其特征在于,密封机构(11)包括有:上盖(1101),展示台(3)上部放置有上盖(1101);

导向块(1102),上盖(1101)上部对称设有导向块(1102);

第三安装块(1105),上盖(1101)上部中间对称设有第三安装块(1105);

拉块(1106),第三安装块(1105)之间对称滑动式设有拉块(1106);

把手(1104),拉块(1106)上部均设有把手(1104);

卡紧块(1109),上盖(1101)侧面对称滑动式设有卡紧块(1109);

第四导向杆(1107),卡紧块(1109)外侧均设有第四导向杆(1107);

拉绳(1103),第四导向杆(1107)与拉块(1106)之间均设有拉绳(1103),拉绳(1103)均与导向块(1102)连接;

第四弹簧(1108),卡紧块(1109)与上盖(1101)之间均设有第四弹簧(1108),第四弹簧(1108)均套在卡紧块(1109)上;

固定块(1110),上盖(1101)下部中间设有固定块(1110);

挤压块(1111),固定块(1110)下部滑动式设有挤压块(1111),挤压块(1111)均与第一连接杆(62)配合。
