专利号: 2021113235240
申请人: 山东维点技术有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-01-07
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

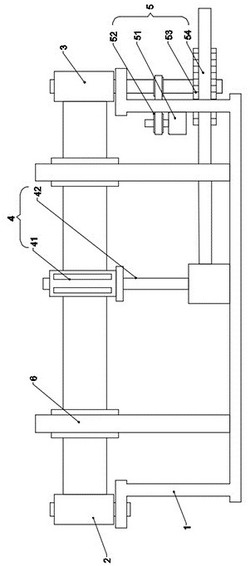

1.一种橡胶干燥装置,包括托架、导向辊和收卷辊,所述导向辊用于引导橡胶带输送且收卷辊能够以转动方式收卷橡胶带;所述托架用以安装导向辊和收卷辊且导向辊、收卷辊分别位于托架两端部;其特征在于,还包括辊压干燥组件和驱动组件;

所述辊压干燥组件位于导向辊和收卷辊之间并包括加热辊筒构件和导流承载座;

所述导流承载座滑动设在托架上,导流承载座用于承托加热辊筒构件并向加热辊筒构件内部导入气流;

所述加热辊筒构件为两个且均转动设在导流承载座上,加热辊筒构件为中空设置且加热辊筒构件能够加热其内部的气流;

加热辊筒构件外壁上设有多个环形均匀排布的引流组件;

所述引流组件能够在受到挤压时排出加热辊筒构件内部的气流,每个引流组件远离加热辊筒构件的端部设有吸湿件且吸湿件用于吸附橡胶带上的水渍;

所述驱动组件设在托架上并用于驱使收卷辊旋转及导流承载座在托架上横向往复移动;

所述引流组件包括密封压片、顶杆、第二弹性件、抵持部和出气孔;

所述出气孔为多个并开设在加热辊筒构件的外壁上;

所述密封压片设在加热辊筒构件的内部且用于密封出气孔,所述顶杆径向滑动贯穿加热辊筒构件内壁且一端与密封压片侧部固定连接;

所述抵持部设在顶杆远离密封压片的端部并用于承压夹持橡胶带;

所述第二弹性件设在抵持部和加热辊筒构件之间且第二弹性件两端部分别与抵持部和加热辊筒构件相连接;

所述导流承载座包括承托支座、驱风件和导气件;

所述驱风件和导气件均设在承托支座上,所述驱风件出气端通过伸缩气管与导气件相连接并用于向导气件内导入干燥气流;

所述导气件为两个并对称设在承托支座两端部,导气件用于安装加热辊筒构件并将干燥气流导入加热辊筒构件内部;

所述导气件包括导流支撑管体和插管体;

所述插管体与导流支撑管体端部相转动连接并相通,插管体外壁上开设有多个通流孔;

所述加热辊筒构件套设在插管体上且加热辊筒构件内部通过通流孔与插管体相连通;

所述导流支撑管体远离插管体的端部安装在承托支座上并与伸缩气管相连接;

所述驱动组件包括动力件、传动皮带、不完全齿轮和齿轮框体;

所述动力件设在托架上且输出端通过传动皮带与收卷辊的转轴相传动连接,不完全齿轮设在收卷辊的转轴上;

所述齿轮框体由两个平行且端部相连的齿条组成且齿轮框体的一端连接辊压干燥组件,两个齿条与不完全齿轮相交替啮合。

2.根据权利要求1所述的橡胶干燥装置,其特征在于,每个所述导气件与承托支座之间均设有承载滑座,承载滑座与承托支座相滑动连接,两个承载滑座之间通过第一弹性件相连接。

3.根据权利要求1所述的橡胶干燥装置,其特征在于,所述加热辊筒构件包括外筒体、镂空内筒体和加热件;

所述镂空内筒体密封滑动套设在插管体上且镂空内筒体与外筒体之间形成一个加热腔室,加热腔室用于容纳气流;

加热件为多个并安装在加热腔室内,加热件用于对加热腔室内的气流进行加热。

4.根据权利要求1‑3任一所述的橡胶干燥装置,其特征在于,该装置还包括至少一个污渍擦拭组件,所述污渍擦拭组件设在导向辊和收卷辊之间并用于擦拭橡胶带上的污渍。

5.根据权利要求4所述的橡胶干燥装置,其特征在于,所述污渍擦拭组件包括安装支撑架、横梁滑杆和擦拭件;

所述安装支撑架安装在托架上,横梁滑杆设在安装支撑架上且其上设有两个滑套,两个滑套之间通过第三弹性件相连接;

擦拭件为两个且分别与两个滑套相连;两个擦拭件位于橡胶带侧部并能够在橡胶带穿过其中间部对橡胶带侧面擦拭。
