专利号: 2021112933851
申请人: 三亚航空旅游职业学院
专利类型:发明专利
专利状态:无效专利
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

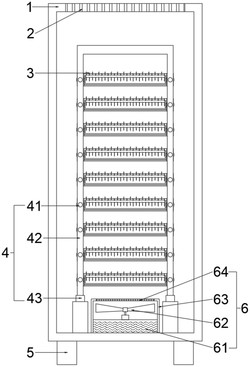

1.一种茶叶加工烘干装置,包括烘干箱、烘干组件、伸缩支架和放置组件;所述烘干箱内部安装有烘干组件和伸缩支架;其特征在于,所述伸缩支架包括两组平行排列的支撑框,所述支撑框通过伸缩杆连接烘干箱内部;所述伸缩支架内部转动安装有多组放置组件;所述放置组件包括安装框、滚耙和托盘;所述安装框两侧内部开有安装槽,所述安装槽两端分别安装有限位柱;所述滚耙两端连接位于两侧安装槽内的传动齿轮,所述传动齿轮外侧转动安装有套筒,所述套筒两端分别连接牵引绳,所述牵引绳绕过安装槽两端的限位柱连接配重块,并形成闭环结构;所述安装槽上表面安装有齿条,所述齿条与传动齿轮啮合;所述烘干组件用于提供热量,所述放置组件用于放置茶叶,所述伸缩支架用于控制放置组件交替向两侧倾斜;所述配重块用于在放置组件倾斜时使滚耙发生滚动,将茶叶摊平。

2.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述安装槽内侧开有轨道槽,所述滚耙两端插入两侧的轨道槽内。

3.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述配重块为柱状,所述配重块转动连接有轮架,所述轮架两端连接牵引绳。

4.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述安装框内侧安装有中空的支撑环,所述支撑环表面放置有托盘,所述托盘中部安装有镂空的纱网。

5.根据权利要求1或4所述的茶叶加工烘干装置,其特征在于,所述安装框一侧转动安装有封板,所述封板连接位于安装框上的搭扣。

6.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述支撑框上开有多组对应放置组件位置的通孔,所述通孔均匀分布,所述通孔内嵌入安装有限位杆。

7.根据权利要求6所述的茶叶加工烘干装置,其特征在于,所述限位杆连接球铰,所述球铰分别连接对应安装框的各边。

8.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述烘干组件包括烘干盒,所述烘干盒内部安装有加热丝和风机,所述烘干盒靠近放置组件的一侧安装有栅板。

9.根据权利要求1所述的茶叶加工烘干装置,其特征在于,所述烘干箱一侧安装有门板,所述烘干箱远离烘干组件的一侧安装有出风窗,所述烘干箱上安装有多组支撑腿。
