专利号: 2021112466638
申请人: 东营金昱技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 石油、煤气及炼焦工业;含一氧化碳的工业气体;燃料;润滑剂;泥煤
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

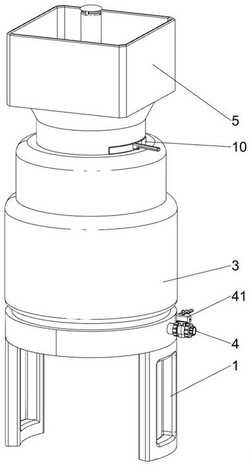

1.一种防腐石油沥青熔化设备,包括有放置架(1)、熔化仓(2)、加热仓(3)、出料管(4)、第一阀门(41)和进料仓(5),其特征在于,还包括粉碎搅拌过滤组件(6)和气体排出组件(7),放置架(1)的上部设置有用于加工沥青的熔化仓(2),熔化仓(2)的外侧壁安装有用于为沥青加工提供热量的加热仓(3),熔化仓(2)的一侧下部设置有用于排料的出料管(4),出料管(4)上设置有第一阀门(41),熔化仓(2)的顶部安装有用于沥青下料的进料仓(5),进料仓(5)内下部安装有用于处理沥青的粉碎搅拌过滤组件(6),粉碎搅拌过滤组件(6)上设置有用于废气排出的气体排出组件(7);

粉碎搅拌过滤组件(6)包括有下料分流仓(601)、废气排放仓(602)、安装壳体(603)、伺服电机(6031)、外壳体(604)、固定盘(605)、扇形隔离箱(606)、第一转轴(607)、第一直齿轮(608)、第二转轴(609)、第二直齿轮(610)、第三直齿轮(611)、第三转轴(612)、第四直齿轮(613)、第五直齿轮(614)、第一环形空心架(615)、第一内齿圈(616)、第二环形空心架(617)、第二内齿圈(618)、粉碎部件和搅拌部件,进料仓(5)内壁下部安装有下料分流仓(601),下料分流仓(601)的顶部安装有废气排放仓(602),废气排放仓(602)的底部中间嵌有安装壳体(603),安装壳体(603)的底部设置有伺服电机(6031),下料分流仓(601)的下侧设有外壳体(604),外壳体(604)内壁下部转动式设置有固定盘(605),固定盘(605)的上表面设置有扇形隔离箱(606),固定盘(605)的顶部中心位置转动式连接有第一转轴(607),第一转轴(607)位于扇形隔离箱(606)的内侧,第一转轴(607)的上端与伺服电机(6031)的输出端固接,第一转轴(607)的上部固接有第一直齿轮(608),固定盘(605)的上表面转动式设置有第二转轴(609),第二转轴(609)位于第一转轴(607)的左侧,第二转轴(609)的上部安装有第二直齿轮(610),第二转轴(609)上安装有第三直齿轮(611),第三直齿轮(611)与第一直齿轮(608)相啮合,第三直齿轮(611)位于第二直齿轮(610)的下侧,固定盘(605)的上表面转动式设置有第三转轴(612),第三转轴(612)位于第二转轴(609)的左侧,第三转轴(612)上安装有第四直齿轮(613),第四直齿轮(613)与第二直齿轮(610)相啮合,第三转轴(612)的上下两部均安装有第五直齿轮(614),第四直齿轮(613)位于上下两侧的第五直齿轮(614)内侧,下料分流仓(601)的底部安装有第一环形空心架(615),第一环形空心架(615)内转动式设置有第一内齿圈(616),上侧的第五直齿轮(614)与第一内齿圈(616)相啮合,固定盘(605)的上表面安装有第二环形空心架(617),第二环形空心架(617)内转动式设置有第二内齿圈(618),第二内齿圈(618)与下侧的第五直齿轮(614)相啮合,第一内齿圈(616)和第二内齿圈(618)的外侧壁之间固接外壳体(604),外壳体(604)的外侧壁与熔化仓(2)的内侧壁上部之间设置有粉碎部件,固定盘(605)的下表面与熔化仓(2)内底部之间设置有搅拌部件。

2.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,熔化仓(2)内底部的出口侧为向下的倾斜面。

3.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,进料仓(5)的上部为四方形,进料仓(5)的下部为圆柱形,且进料仓(5)的下部设有向内侧倾斜的倾斜面。

4.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,粉碎部件包括有凸形粉碎块(619)和凹形粉碎块(620),外壳体(604)的外侧壁从上往下依次固接有四排凸形粉碎块(619),熔化仓(2)内侧壁从上往下依次固接有四排凹形粉碎块(620),四排凸形粉碎块(619)分别位于四排凹形粉碎块(620)的上侧,从上往下的四排凸形粉碎块(619)齿牙密度逐渐增加,从上往下的四排凹形粉碎块(620)齿槽逐渐增加,上下相邻的凹形粉碎块(620)与凸形粉碎块(619)滑动配合。

5.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,搅拌部件包括有空心安装套(627)、空心转动套(628)、输料管(629)、第二阀门(630)、过滤仓(631)、弧形板(632)、搅拌架(633)、空心板(634)和刮料板(635),空心安装套(627)固接在第一转轴(607)的下端,熔化仓(2)内底部中心转动式设置有空心转动套(628),空心转动套(628)的下部设置有输料管(629),输料管(629)的下部设置有第二阀门(630),空心转动套(628)与空心安装套(627)之间设置有过滤仓(631),过滤仓(631)的外侧壁沿其周向均匀安装有若干个弧形板(632),空心转动套(628)的外侧壁两部均安装有搅拌架(633),搅拌架(633)的中部设置有空心板(634),空心板(634)上安装有刮料板(635),刮料板(635)与熔化仓(3)内壁滑动接触。

6.根据权利要求5所述的一种防腐石油沥青熔化设备,其特征在于,弧形板(632)的侧壁倾斜角度与熔化仓(2)的外壁倾斜角度相同,且弧形板(632)的侧壁开有导流槽。

7.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,气体排出组件(7)包括有扇形箱(701)、输送箱(702)、排风扇(703)、密封板(704)、弯折板(705)和废气输送管(706),固定盘(605)上开有若干个通气孔,固定盘(605)的上表面设置有扇形箱(701),扇形箱(701)覆盖若干个通气孔,扇形箱(701)位于扇形隔离箱(606)的前侧,扇形箱(701)顶部的两部均嵌有输送箱(702),安装壳体(603)的内壁上部设置有排风扇(703),排风扇(703)的叶片位于安装壳体(603)的上部,扇形箱(701)的内壁下部设置有密封板(704),废气输送管(706)设有若干个,若干个废气输送管(706)的一端分别嵌在密封板(704)的上表面,废气输送管(706)的另一端位于密封板(704)的上侧,密封板(704)的上表面设置有若干个弯折板(705),废气排放仓(602)的外侧壁下部开有若干个通气孔。

8.根据权利要求7所述的一种防腐石油沥青熔化设备,其特征在于,废气排放仓(602)的顶部设置有挡料壳,挡料壳的上表面为圆弧形,且废气排放仓(602)内壁上部固接有过滤网。

9.根据权利要求1所述的一种防腐石油沥青熔化设备,其特征在于,还包括有挡料架(9)、弧形密封片(10)和握把(11),进料仓(5)的侧壁下部开有滑槽(8),下料分流仓(601)的外侧壁下部转动式设置有挡料架(9),挡料架(9)的右部滑动式设置在滑槽(8)内,挡料架(9)的右部安装有弧形密封片(10),弧形密封片(10)与进料仓(5)的外侧壁滑动接触,弧形密封片(10)的外侧壁安装有握把(11)。
