专利号: 2021112123996
申请人: 钟志鹏
专利类型:发明专利
专利状态:授权未缴费
专利领域: 测量;测试
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

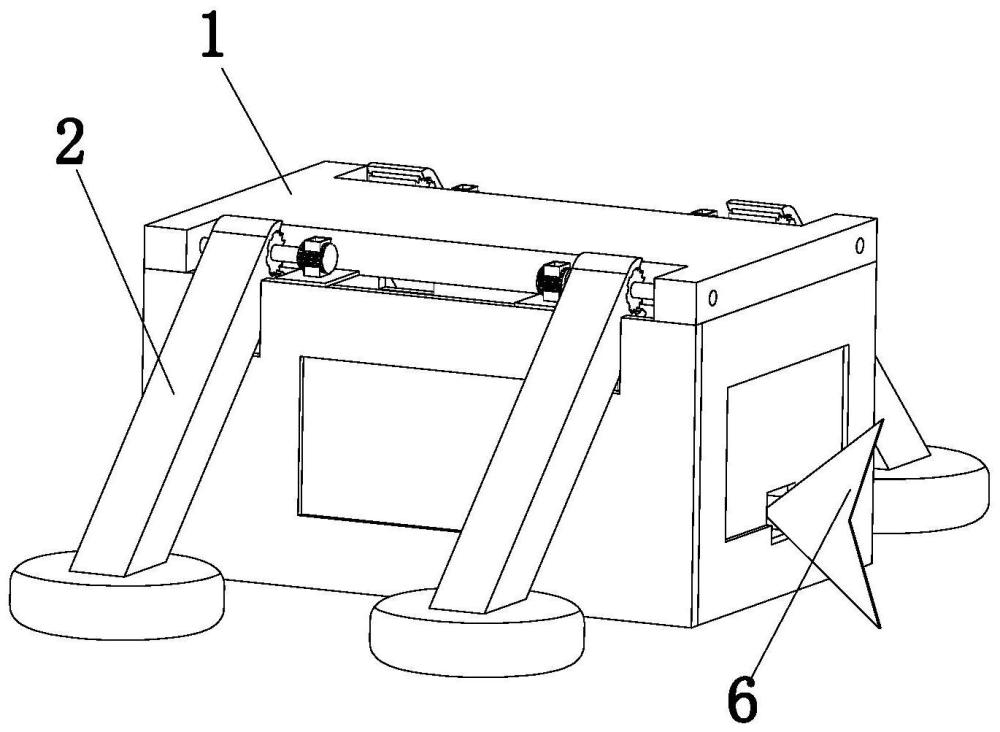

1.一种海洋工程振动实验装置,其特征在于:包括安装箱(1)、浮漂装置(2)、测量装置(3)和减震装置(4),所述浮漂装置(2)设有四个,四个所述浮漂装置(2)两两对称设置在安装箱(1)的两侧,所述减震装置(4)设置在安装箱(1)内的底部,所述测量装置(3)设置在减震装置(4)的顶部且测量装置(3)的测量端延伸至安装箱(1)的内侧壁上。

2.根据权利要求1所述的一种海洋工程振动实验装置,其特征在于:所述浮漂装置(2)包括浮漂盘(21)、驱动电机(22)、第一齿轮(23)和第一安装架(24),所述驱动电机(22)设置在安装箱(1)的侧壁上,所述第一齿轮(23)设置在驱动电机(22)的主轴上,所述第一安装架(24)的一端设有齿条槽,所述第一安装架(24)上的齿条槽与第一齿轮(23)相互啮合,所述第一安装架(24)的另一端延伸至安装箱(1)的底部,所述浮漂盘(21)设置在第一安装架(24)的另一端。

3.根据权利要求1所述的一种海洋工程振动实验装置,其特征在于:所述测量装置(3)包括实验盒(31)和位置传感器(32),所述实验盒(31)设置在减震装置(4)上,所述位置传感器(32)设有四个,四个所述位置传感器(32)设置在安装箱(1)的四个内侧壁上。

4.根据权利要求1所述的一种海洋工程振动实验装置,其特征在于:所述减震装置(4)包括安装座(41)、减震杆(42)、上固定板(43)、下固定板(44)、滑动板(45)、两个滑套(46)、两个滑动杆(47)、两个滑座(48)、两个上连接杆(49)、两个下连接杆(410)、两个上纵向减震弹簧(411)、两个下纵向减震弹簧(412)和两个横向减震弹簧(413),所述安装座(41)设置在安装箱(1)内的底部且安装座(41)上设有滑动槽,所述下固定板(44)固定连接在安装座(41)的内底部且安装座(41)上,两个所述滑座(48)对称设置在安装座(41)的两个内侧壁上且与安装座(41)滑动配合,所述减震杆(42)的两端与两个滑座(48)固定连接,两个所述滑动杆(47)对称设置在安装座(41)内,所述滑动板(45)设置在两个滑动杆(47)上且通过滑槽与两个滑动杆(47)滑动配合,所述上固定板(43)固定连接在安装座(41)的内顶部,每个所述滑座(48)与滑动板(45)之间设有上纵向减震弹簧(411),每个所述滑座(48)与安装座(41)之间设有下纵向减震弹簧(412),两个所述滑套(46)对称设置在减震杆(42)上且与减震杆(42)滑动配合,每个所述滑套(46)的顶部和底部均设有底座(414),所述上连接杆(49)的两端分别与上固定板(43)和底座(414)转动连接,所述下连接杆(410)的两端分别与下固定板(44)和底座(414)转动连接,所述滑套(46)与滑座(48)之间设有两个横向减震弹簧(413),两个所述横向减震弹簧(413)套设在减震杆(42)上。

5.根据权利要求1所述的一种海洋工程振动实验装置,其特征在于:所述安装箱(1)内还设有抽水装置(5)和调速装置(6),所述抽水装置(5)设置在安装箱(1)内且抽水装置(5)的进水端低于测量装置(3)的高度,所述调速装置(6)设置在安装箱(1)内且调速装置(6)的调速端位于安装箱(1)外。

6.根据权利要求5所述的一种海洋工程振动实验装置,其特征在于:所述抽水装置(5)包括安装板(51)、第二安装架(52)、抽水电机(53)、转动座(54)、第二转动轴(55)、第三转动轴(56)、第四转动轴(57)、换水杆(58)、滑动管(59)、进水管(510)、出水管(511)、两个转动齿轮(512)、两个传动齿轮(513)和两个旋转板(514),所述滑动管(59)竖直设置在安装箱(1)的内底部,所述安装板(51)水平设置在滑动管(59)的顶部,所述第二安装架(52)水平固定连接在安装板(51)的顶部,所述转动座(54)竖直设置在安装板(51)上,所述第二转动轴(55)转动连接在第二安装架(52)上,所述抽水电机(53)水平设置在第二安装架(52)的顶部,所述第二转动轴(55)的一端传动连接在抽水电机(53)的主轴上,两个所述转动齿轮(512)对称固定连接在第二转动轴(55)上,所述第三转动轴(56)设置在转动座(54)上,两个所述传动齿轮(513)对称设置在第三转动轴(56)的两端,每个所述转动齿轮(512)均与传动齿轮(513)相啮合,每个所述旋转板(514)均转动连接在传动齿轮(513)上,所述第四转动轴(57)的两端设置在两个旋转板(514)上,所述换水杆(58)固定连接在第四转动轴(57)上,所述换水杆(58)均与安装板(51)和滑动管(59)滑动配合,所述进水管(510)设置在滑动管(59)上且进水管(510)的进水端贯穿安装箱(1)延伸至安装箱(1)外,所述出水管(511)固定连接在滑动管(59)上。

7.根据权利要求5所述的一种海洋工程振动实验装置,其特征在于:所述调速装置(6)包括驱动组件(61)和摆动组件(62),所述驱动组件(61)设置在安装箱(1)内且位于安装箱(1)的后端,所述摆动组件(62)设置在驱动组件(61)的底部,所述驱动组件(61)包括安装块(611)、第一电机(612)、第一卡扣(613)、第二卡扣(614)、第一转动轴(615)、第一连接轴(616)和驱动摆叶(617),所述安装块(611)设置在安装箱(1)的内侧壁上,所述第一电机(612)设置在安装块(611)上,所述第一卡扣(613)的一端设置在第一电机(612)的主轴上,所述第二卡扣(614)的一端与第一卡扣(613)的另一端铰接,所述第一转动轴(615)的一端连接在第二卡扣(614)的另一端上,所述第一连接轴(616)的一端设置在第一转动轴(615)的另一端且与第一转动轴(615)铰接,所述第一连接轴(616)的另一端连接在驱动组件(61)上,所述驱动摆叶(617)连接在第一连接轴(616)的另一端且与第一连接轴(616)铰接。

8.根据权利要求7所述的一种海洋工程振动实验装置,其特征在于:所述摆动组件(62)包括第二电机(621)、第一连杆(622)、第二连杆(623)和第三连接架(624),所述第二电机(621)设置在安装块(611)上且第二电机(621)的主轴竖直向下设置,所述第一连杆(622)的一端水平设置在第二电机(621)的主轴上且第一连杆(622)位于安装块(611)的底部,所述第二连杆(623)的一端设置在第一连杆(622)的另一端且与第一连杆(622)铰接,所述第三连接架(624)设置在第二连杆(623)的另一端且与第二连杆(623)铰接。
