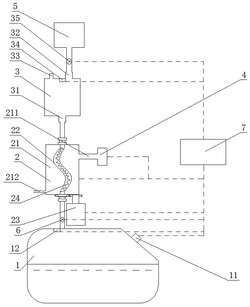

1.一种汽车车载油气蒸发冷凝回收系统的控制方法,该回收系统包括油箱(1)、油气冷凝系统(2)和活性炭罐(3),所述油箱(1)上方依次连接油气冷凝系统(2)和活性炭罐(3);所述油气冷凝系统(2)包括冷凝室(21)、冷却油管(22)和驱动组件(23),所述冷凝室(21)与车载空调系统(4)连通,所述冷却油管(22)两端贯穿冷凝室(21)分别与油箱(1)和活性炭罐(3)可转动式连通,所述驱动组件(23)驱动冷却油管(22)旋转;
所述冷却油管(22)内设有螺旋状金属丝(24),所述螺旋状金属丝(24)沿冷却油管(22)形状延伸并且固定安装在冷却油管(22)内部,所述螺旋状金属丝(24)随冷却油管(22)一起旋转;
所述油箱(1)包括加油口(11),所述油箱(1)内侧顶部设有压力传感器(12);所述油箱(1)与油气冷凝系统(2)之间的管路上设有泄压阀(6);所述活性炭罐(3)内设有碳氢传感器(34),所述活性炭罐(3)和发动机进气歧管(5)之间设有脱附电磁阀(35);所述压力传感器(12)和碳氢传感器(34)的信号反馈至控制系统(7),所述控制系统(7)检测加油口(11)的开启状态,所述控制系统(7)根据压力传感器(12)和碳氢传感器(34)的信号以及加油口(11)的开启状态分别控制泄压阀(6)、车载空调系统(4)、驱动组件(23)和脱附电磁阀(35)工作状态;
其特征在于:当应用于纯燃油汽车时,当车辆处在加油状态或油箱(1)内压力值超过规定安全阈值时,控制系统(7)控制泄压阀(6)打开,驱动组件(23)和车载空调系统(4)工作,蒸发的油气进入冷却油管(22),在冷却油管(22)和螺旋状金属丝(24)的冷却作用下,气态燃油冷凝为液态燃油,在驱动组件(23)的驱动作用下,液态燃油附在冷却油管(22)内壁上,在重力和离心力的作用下,沿着油管原路流回油箱(1),剩余少部分未被冷凝回收的油气被活性炭罐(3)吸附;
当车辆加油完成且油箱(1)内压力值低于压力预设值时,控制系统(7)控制泄压阀(6)关闭,同时驱动组件(23)和车载空调系统(4)停止工作,蒸发泄漏油气的冷凝回收完成;当发动机处于运行状态时,且碳氢传感器(34)检测活性炭罐(3)内油气吸附量超过最大吸附量的80%时,控制系统(7)控制脱附电磁阀(35)打开,对活性炭罐(3)进行脱附,脱附完成后,脱附电磁阀(35)关闭。
2.根据权利要求1所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:当应用于油电混合动力汽车时,当车辆处在加油状态或油箱(1)内压力值超过规定安全阈值时,控制系统(7)控制泄压阀(6)打开,驱动组件(23)和车载空调系统(4)工作,蒸发的油气进入冷却油管(22),在冷却油管(22)和螺旋状金属丝(24)的冷却作用下,气态燃油冷却为液态燃油,在驱动组件(23)的旋转作用下,液态燃油附在冷却油管(22)内壁上,在重力和离心力的作用下,沿着油管原路流回油箱(1),剩余少部分未被冷凝回收的油气被活性炭罐(3)吸附;
当汽车加油完成后且油箱(1)内压力值低于压力预设值时,控制系统(7)控制泄压阀(6)关闭,同时驱动组件(23)和车载空调系统(4)停止工作,蒸发泄漏油气的冷凝回收完成;
当汽车处在发动机驱动运行,即发动机处于运行状态时,控制系统(7)控制脱附电磁阀(35)打开,对活性炭罐(3)进行脱附;
当汽车处在电机驱动运行,即发动机未处于运行状态时,脱附电磁阀(35)关闭,暂停脱附工作,直至发动机处于运行状态为止;
若发动机未处于运行状态时,碳氢传感器(34)检测活性炭罐(3)内油气吸附量达到最大吸附量,此时汽车改为发动机驱动运行,直至活性炭罐(3)内油气吸附量不超过最大吸附量的80%。
3.根据权利要求1所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:所述冷却油管(22)两端与油箱(1)和活性炭罐(3)连接的部分同轴沿竖直方向设置与冷却油管(22)的旋转轴同轴,所述冷却油管(22)位于冷凝室(21)的部分偏离旋转轴。
4.根据权利要求2所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:所述冷却油管(22)位于冷凝室(21)的部分为S形结构。
5.根据权利要求1所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:所述螺旋状金属丝(24)材料为铜质材料。
6.根据权利要求1所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:所述冷凝室(21)为筒状封闭结构,所述冷凝室(21)上设有进气口(211)和排气口(212),所述排气口(212)与外界大气连通,所述进气口(211)与车载空调系统(4)连通,所述进气口(211)管径大于排气口(212)管径。
7.根据权利要求1所述的汽车车载油气蒸发冷凝回收系统的控制方法,其特征在于:所述活性炭罐(3)下端设有吸附口(31),所述活性炭罐(3)上端分别设有脱附口(32)和大气口(33),所述吸附口(31)与冷却油管(22)连通,所述大气口(33)与外界大气连通,所述脱附口(32)与发动机的进气歧管(5)连通。
