专利号: 2021110610390
申请人: 绍兴柯桥春生水务科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

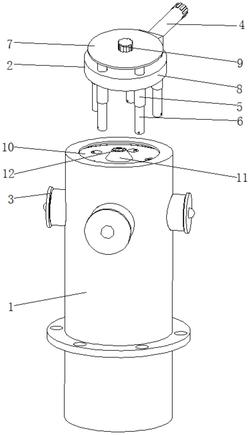

1.一种具有防盗功能的多功能消防阀,包括阀体(1)和扳手(2),所述阀体(1)设置有出水口三(3),所述扳手(2)上设置有把手(4),其特征在于:还包括锁止板(10)、挡板二(21)、止水板(27)和若干个锁紧机构(14),所述锁止板(10)螺纹连接在阀体(1)的上部,所述锁止板(10)上开设有若干个锁孔一(13),若干个锁紧机构(14)分别设置在锁孔一(13)内,用于将锁止板(10)固定在阀体(1)上部,所述挡板二(21)位于阀体(1)的底部,所述止水板(27)位于挡板二(21)的下方,所述止水板(27)与锁止板(10)之间通过连接杆(46)相连,所述锁紧机构(14)包括锁舌(141)、锁柱(142)、两个连接块(143)、四根连杆二(144)和两根连杆三(145),所述阀体(1)的上部沿高度方向设置有若干个锁槽(15),所述锁舌(141)设置在锁孔一(13)内,并与锁止板(10)水平滑动连接,所述锁柱(142)水平滑动适配在锁止板(10)的外侧,并与锁槽(15)相对应,两个连接块(143)水平滑动适配在锁止板(10)内,两根连杆三(145)的中部分别与锁柱(142)和锁舌(141)相连,两根连杆二(144)为一组,其中连杆二(144)的一端分别与连杆三(145)的两端铰接,另一端分别与两个连接块(143)铰接,两根连杆三(145)与锁止板(10)之间均设置有弹簧二(146),所述扳手(2)包括固定座(8)和若干根转动杆一(5),若干个转动杆一(5)设置在固定座(8)底部,并与锁孔一(13)相对应。

2.根据权利要求1所述的一种具有防盗功能的多功能消防阀,其特征在于:所述锁止板(10)的顶部设置有圆弧块(11),所述圆弧块(11)内设置有六角杆(12),所述锁孔一(13)内设置有与锁止板(10)水平滑动连接的阻挡板(36),所述阻挡板(36)与锁止板(10)之间设置有弹簧三(37),所述圆弧块(11)内设置有与锁止板(10)竖直滑动连接的下压块(38),所述下压块(38)的底部与锁止板(10)之间设有弹簧四(39),所述阻挡板(36)和下压块(38)均为磁性材料制作,所述固定座(8)的底部设置有圆弧套(41),所述圆弧套(41)与圆弧块(11)相对应,所述圆弧套(41)设置有竖直的扳套(43),所述扳套(43)与六角杆(12)相对应,所述圆弧套(41)内设置有环状的推板(44),所述推板(44)与下压板(7)相对应,用于将下压板(7)下压。

3.根据权利要求1所述的一种具有防盗功能的多功能消防阀,其特征在于:所述挡板二(21)与止水板(27)之间设置有滑板(25),所述滑板(25)套设在连接杆(46)上,所述滑板(25)上设置有若干个出水口二(26)。

4.根据权利要求1所述的一种具有防盗功能的多功能消防阀,其特征在于:还包括挡板一(20),扩水板(16)、消防板(22)和套环(19),所述扩水板(16)螺纹适配在阀体(1)上方,并位于锁止板(10)的下方,所述挡板一(20)设置在阀体(1)内,并位于挡板二(21)与扩水板(16)之间,所述消防板(22)位于挡板一(20)的下方,所述套环(19)枢接在扩水板(16)的底部,所述套环(19)与消防板(22)之间设置有顶杆(18),所述消防板上开设有若干个出水口一(23),所述扩水板(16)上开设有若干个锁孔二(17),所述锁孔二(17)与锁孔一(13)相对应,所述扳手(2)还包括下压板(7)、螺纹杆(9)和若干根转动杆二(6),所述转动杆一(5)为中空状,若干根转动杆二(6)设置在下压板(7)的底部,并穿过固定座(8)与转动杆一(5)竖直滑动连接,所述螺纹杆(9)位于下压板(7)的顶部,且底部穿过下压板(7)与固定座(8)螺纹连接,所述下压板(7)与固定座(8)之间设置有弹簧六(45)。

5.根据权利要求4所述的一种具有防盗功能的多功能消防阀,其特征在于:所述锁孔二(17)内设置有锁止板(10)水平滑动连接的半球块(28),所述半球块(28)与锁止板(10)之间设置有弹簧五(40),所述转动杆一(5)的底部开设有圆弧缺口(42),所述圆弧缺口(42)与半球块(28)相对应。

6.根据权利要求4所述的一种具有防盗功能的多功能消防阀,其特征在于:所述挡板一(20)的上方设置有固定板(29),所述固定板(29)穿过连接杆(46),所述固定板(29)上开设有泄水口(24),所述泄水口(24)穿过阀体(1),所述固定板(29)上开设有一个缺口一(30),所述缺口一(30)上设置有缺口一(30)竖直滑动连接的浮块(31),所述固定板(29)上开设竖直的缺口二(32),所述缺口二(32)与泄水口(24)相通,所述缺口二(32)上设置有缺口二(32)竖直滑动连接的挡块(33),所述挡块(33)的顶部铰接连杆一(34),所述连杆一(34)远离挡块(33)的一端铰接在浮块(31)的顶部,所述连杆一(34)的中部铰接在固定块上,所述固定块与连杆一(34)之间设置有弹簧一(35)。
