1.CoFe@MXene/碳气凝胶复合材料的制备方法，其特征在于，具体按照以下步骤实施：步骤1，用LiF‑HCl刻蚀Ti3AlC2前驱体制备少层MXene粉末；

步骤2，通过水热法制备CoFe2O4@MXene粉末；具体为：在磁力搅拌下，将PVP溶解在去离子水中，待完全溶解后，将Fe(NO3)3·9H2O、Co(NO3)2·6H2O和少层MXene粉末加入到该溶液中，超声分散30分钟，加入尿素，混合均匀，之后将混合液转移到高压反应釜中，密封，在180℃下水热反应12h，自然冷却到室温，收集沉淀物，洗涤、干燥，即可得到CoFe2O4@MXene粉末；

PVP、Fe(NO3)3·9H2O、Co(NO3)2·6H2O、少层MXene粉末、尿素和去离子水的质量比为

0.15：0.135～0.404：0.097～0.145：0.7047～0.548：0.12：60；

步骤3，利用CoFe2O4@MXene粉末和纤维素制备CoFe2O4@MXene/纤维素气凝胶；具体为：步骤3.1，将NaOH、尿素加入去离子水中，搅拌15min，得到混合液，再将混合液置于冰箱中进行冷藏；再加入纤维素粉，搅拌均匀，将溶液置于冰箱中冷冻，自然解冻，加入CoFe2O4@MXene粉末，超声分散，再置于‑26℃的条件下冷冻12h，自然解冻后加入MBA，搅拌均匀；

步骤3.2，将经步骤3.1后得到的混合溶液倒入六孔细胞培养板的模具中，静置一天，得到CoFe2O4@MXene/纤维素水凝胶，再用去离子水将其洗涤至中性，在‑26℃的条件下冷冻

12h，最后冷冻干燥48h，得到CoFe2O4@MXene/纤维素气凝胶；

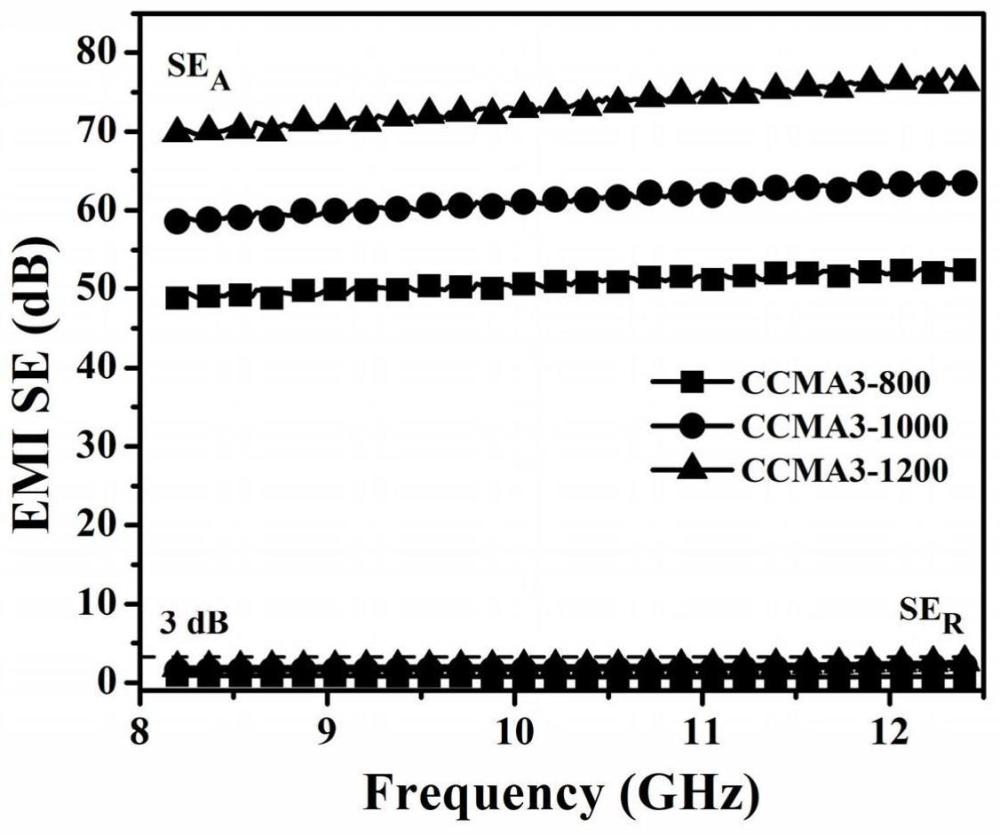

步骤4，将步骤3得到的CoFe2O4@MXene/纤维素气凝胶放入管式炉中进行碳化处理，得到CoFe@MXene/碳气凝胶复合材料。

2.根据权利要求1所述的CoFe@MXene/碳气凝胶复合材料的制备方法，其特征在于，所述步骤1中，具体步骤如下：步骤1.1，将LiF与HCl充分混合，然后在冰浴条件下缓慢添加MAX相前驱体粉末，得到混合物；

LiF、HCl与MAX相前驱体粉末的质量比为1：20：1；

步骤1.2，将混合物在35℃的条件下搅拌24小时，获得Ti3C2Tx悬浮液，之后用去离子水反复离心洗涤至溶液pH为7，得到Ti3C2Tx沉淀物；

步骤1.3，将Ti3C2Tx沉淀物分散于去离子水中，超声处理15min，以促进多层MXene的分层，然后继续以3500r/min的速率离心15min，循环数次，取上清液，获得少层MXene分散液；

步骤1.4，将上述获得的少层MXene分散液预先在‑26℃下冷冻后，用冷冻干燥机将其冷冻干燥，获得少层MXene粉末。

3.根据权利要求1所述的CoFe@MXene/碳气凝胶复合材料的制备方法，其特征在于，所述步骤3.1中，冷藏温度为‑12℃，冷藏时间为12h；冷冻温度为‑26℃，冷冻时间为24h。

4.根据权利要求1所述的CoFe@MXene/碳气凝胶复合材料的制备方法，其特征在于，所述步骤3.1中，NaOH、尿素、CoFe2O4@MXene粉末、纤维素粉、MBA和去离子水的质量比为7：12：

0.1458：2.43：2.34：81。

5.根据权利要求1所述的CoFe@MXene/碳气凝胶复合材料的制备方法，其特征在于，所述步骤4中，碳化条件具体为：以50～100mL/s的速率通入氮气，先以3℃/min的速率升至300℃保温1h，随后以5℃/min的速率升温至800℃～1200℃并保温2h后，冷却至室温。
