专利号: 2021110317130
申请人: 广州卓仪家具有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

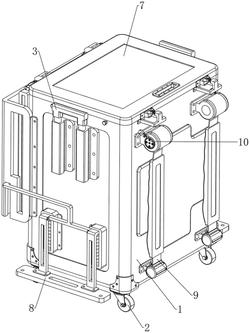

1.一种便于文件弹出的便携式文件柜,其特征在于,包括:装料箱(1),其底部均匀转动式设有四个用于使本便携式文件柜移动更为便利的移动轮(2);

把手(3),装料箱(1)上侧对称设有把手(3);

弹出机构(4),装料箱(1)内设有用于使文件自动弹出的弹出机构(4);

收集机构(5),弹出机构(4)上设有用于放置文件的收集机构(5);

固定机构(6),弹出机构(4)上设有用于固定文件的固定机构(6);

保护机构(7),装料箱(1)顶部设有用于对文件起到防护作用的保护机构(7);

弹出机构(4)包括:

第一滑轨块(41),第一滑轨块(41)共六个,装料箱(1)内下侧两侧均均匀设有三个第一滑轨块(41);

卡杆(44),六块第一滑轨块(41)内均滑动式设有卡杆(44);

放料板(42),同侧的对应的两个卡杆(44)之间连接有放料板(42);

第一复位弹簧(43),放料板(42)与同侧的第一滑轨块(41)之间连接有第一复位弹簧(43);

第一连接杆(45),第一连接杆(45)共六个,装料箱(1)内上部两侧均均匀设有三个第一连接杆(45);

第一卡块(46),六根第一连接杆(45)上均滑动式设有第一卡块(46),第一卡块(46)与装料箱(1)配合;

第一连接弹簧(47),第一卡块(46)与同侧的第一连接杆(45)之间连接有第一连接弹簧(47),第一卡块(46)与同侧的卡杆(44)配合;

收集机构(5)包括:

第一连接板(51),三块放料板(42)顶部均安装有第一连接板(51);

第二连接板(52),三块第一连接板(51)两侧均转动式设有第二连接板(52);

第一扭力弹簧(53),同侧的第二连接板(52)与第一连接板(51)之间连接有两个第一扭力弹簧(53);

装文件页(54),三块第一连接板(51)一侧均设有用于放置文件的装文件页(54);

固定板(55),六块第二连接板(52)内侧均设有固定板(55);

夹紧杆(56),六块固定板(55)上均转动式设有用于固定文件的夹紧杆(56),夹紧杆(56)与同侧的第二连接板(52)配合;

第二扭力弹簧(57),夹紧杆(56)与同侧的固定板(55)之间连接有第二扭力弹簧(57);

第一连接块(58),六块第二连接板(52)一对一间隔的其中一侧位置的一侧均设有第一连接块(58);

第二连接块(59),六块第二连接板(52)一对一间隔的其中另一侧位置的另一侧均设有第二连接块(59);

三块第二连接块(59),其上均开有槽口;

第二连接杆(510),三块第一连接块(58)上均滑动式设有第二连接杆(510);

限位块(511),三根第二连接杆(510)一侧均设有限位块(511);

第二连接弹簧(512),限位块(511)与同侧的第一连接块(58)之间连接有第二连接弹簧(512),限位块(511)与同侧的第一连接块(58)和第二连接块(59)配合,限位块(511)与同侧的槽口配合;

固定机构(6)包括:

T型块(61),三块放料板(42)顶部两侧均设有T型块(61);

第三连接杆(62),三块T型块(61)上部均对称滑动式设有第三连接杆(62);

第三连接块(63),同侧对应的六根第三连接杆(62)内侧之间均连接有第三连接块(63);

夹紧弹簧(64),第三连接块(63)与同侧的第三连接杆(62)之间连接有夹紧弹簧(64);

夹紧板(65),两块第三连接块(63)内侧均均匀设有三个用于夹紧收集机构(5)的夹紧板(65),夹紧板(65)与第二连接板(52)和第一连接板(51)配合;

第四连接块(66),外侧的四个夹紧板(65)外侧均设有第四连接块(66);

滑轮(67),外侧的放料板(42)外侧转动式设有滑轮(67);

拉绳(68),两个滑轮(67)上均绕有拉绳(68),拉绳(68)穿过同侧的两个第四连接块(66),拉绳(68)末端与装料箱(1)相连,拉绳(68)与第二连接板(52)配合;

套圈(69),两根拉绳(68)头端均设有套圈(69),套圈(69)穿过同侧的拉绳(68),使得拉绳(68)围成一个环状;

保护机构(7)包括:

第二滑轨块(71),装料箱(1)一侧对称设有第二滑轨块(71);

第四连接杆(72),两块第二滑轨块(71)之间滑动式设有第四连接杆(72);

第四连接杆(72)与第二滑轨块(71)之间连接有压缩弹簧;

第五连接块(73),第四连接杆(72)对称转动式设有第五连接块(73);

盖板(74),两块第五连接块(73)之间设有用于对文件起到防水防尘作用的盖板(74),盖板(74)与装料箱(1)配合;

第三扭力弹簧(75),第五连接块(73)与第四连接杆(72)之间连接有第三扭力弹簧(75);

第六连接块(76),装料箱(1)一侧对称设有第六连接块(76);

第二卡块(77),两块第六连接块(76)上均滑动式设有第二卡块(77);

第三连接弹簧(78),第二卡块(77)与同侧的第六连接块(76)之间连接有第三连接弹簧(78);

第七连接块(79),盖板(74)一侧对称设有第七连接块(79),第七连接块(79)与同侧的第二卡块(77)配合;

防护板(710),装料箱(1)一侧设有防护板(710),第二滑轨块(71)位于防护板(710)内。

2.如权利要求1所述的一种便于文件弹出的便携式文件柜,其特征在于,还包括有垫住机构(8),垫住机构(8)包括:第三滑轨块(81),第三滑轨块(81)共四个,装料箱(1)两侧均对称设有第三滑轨块(81);

垫架(82),同侧的两个第三滑轨块(81)之间均滑动式设有垫架(82);

连接架(84),两个垫架(82)顶部均设有连接架(84),连接架(84)与第四连接杆(72)配合;

第二复位弹簧(83),垫架(82)与同侧的第三滑轨块(81)之间连接有第二复位弹簧(83)。

3.如权利要求2所述的一种便于文件弹出的便携式文件柜,其特征在于,还包括有背带机构(9),背带机构(9)包括:第八连接块(91),装料箱(1)一侧对称设有第八连接块(91),第八连接块(91)位于第六连接块(76)的下方;

转杆(92),两块第八连接块(91)内均转动式设有转杆(92);

第一固定块(95),装料箱(1)一侧对称设有第一固定块(95);

第四扭力弹簧(94),转杆(92)与同侧的第八连接块(91)之间连接有第四扭力弹簧(94);

肩带(93),转杆(92)与同侧的第一固定块(95)之间连接有用于辅助人们搬运本便携式文件柜的肩带(93)。

4.如权利要求3所述的一种便于文件弹出的便携式文件柜,其特征在于,还包括有卡住机构(10),卡住机构(10)包括:棘齿轮(101),两根转杆(92)外侧均设有棘齿轮(101);

第二固定块(102),两块第八连接块(91)上均设有第二固定块(102);

第三卡块(103),两块第二固定块(102)内均滑动式设有第三卡块(103);

第四连接弹簧(104),第三卡块(103)与同侧的第二固定块(102)之间连接有第四连接弹簧(104),第三卡块(103)与同侧的棘齿轮(101)配合。
