专利号: 2021110250304
申请人: 东营浩辰石油技术开发有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

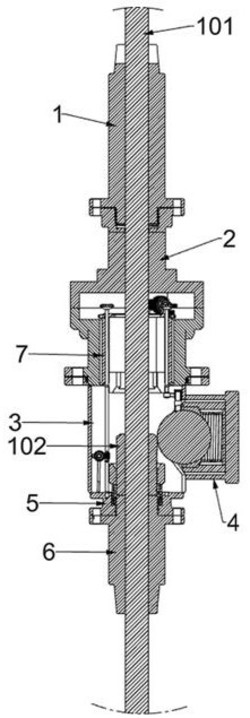

1.一种油田石油开采防井喷装置,包括有上连接管(1)、上管套(2)、下管套(3)、侧管套(4)、转接管套(5)、下连接管(6)和中部环形架(7);上连接管(1)的下方连接有上管套(2);

上管套(2)的下方连接有下管套(3);下管套(3)的右侧连接有侧管套(4);下管套(3)的下方连接有转接管套(5);转接管套(5)的下方连接有下连接管(6);上管套(2)的内侧下方连接有中部环形架(7);其特征在于,还包括有触发组件、封塞组件、动力传递组件和卡锁组件;

上连接管(1)和下连接管(6)之间连接有触发组件;转接管套(5)的上方连接有封塞组件;封塞组件的右侧连接侧管套(4);封塞组件的上方连接中部环形架(7);触发组件的中部接触封塞组件;中部环形架(7)上连接有动力传递组件;动力传递组件的右上方连接上管套(2);

动力传递组件的下方连接转接管套(5);动力传递组件的下方连接有卡锁组件;卡锁组件接触封塞组件;

封塞组件包括有凡尔座(201)、承接座(202)、下位弹簧(203)、内支架(204)、环形滑板(205)、侧位弹簧(206)和凡尔球(207);中部环形架(7)的下方连接有凡尔座(201);转接管套(5)的上方设有承接座(202);承接座(202)与转接管套(5)之间连接有下位弹簧(203);触发组件的下方接触承接座(202)的内表面;侧管套(4)的内表面连接有内支架(204);内支架(204)的内表面连接有环形滑板(205);环形滑板(205)的右侧与内支架(204)之间连接有侧位弹簧(206);环形滑板(205)的左侧插接有凡尔球(207);凡尔球(207)的左侧接触触发组件,且触发组件脱离接触后凡尔球(207)通过内支架(204)与凡尔座(201)固定;承接座(202)的前后两侧各开设有一组锁槽,卡锁组件接触承接座(202)的前后两侧的各组锁槽。

2.根据权利要求1所述的一种油田石油开采防井喷装置,其特征在于,触发组件包括有固定杆(101)和移动销(102);上连接管(1)和下连接管(6)之间连接有固定杆(101);固定杆(101)的中部外表面连接有移动销(102);移动销(102)的外表面接触封塞组件。

3.根据权利要求2所述的一种油田石油开采防井喷装置,其特征在于,固定杆(101)的左右两侧各设置有凸条结构。

4.根据权利要求2所述的一种油田石油开采防井喷装置,其特征在于,移动销(102)的右侧上下等距开设有数组齿槽。

5.根据权利要求4所述的一种油田石油开采防井喷装置,其特征在于,动力传递组件包括有第一转轴(301)、第一直齿轮(302)、第一蜗杆(303)、第二转轴(304)、第一蜗轮(305)、第二直齿轮(306)、滑动转环(307)、外齿环(308)、内齿环(309)、第三转轴(310)和第三直齿轮(311);中部环形架(7)的右上方连接有第一转轴(301);第一转轴(301)的外表面前侧连接有第一直齿轮(302);第一转轴(301)的外表面后侧连接有第一蜗杆(303);上管套(2)的内部右下方连接有第二转轴(304);第二转轴(304)的外表面上方连接有第一蜗轮(305);第一蜗杆(303)啮合第一蜗轮(305);第二转轴(304)的外表面下方连接有第二直齿轮(306);

中部环形架(7)的侧面上方连接有滑动转环(307);滑动转环(307)的外侧连接有外齿环(308);第二直齿轮(306)啮合外齿环(308);滑动转环(307)的内侧连接有内齿环(309);中部环形架(7)的前后两组各连接有一组第三转轴(310);第三转轴(310)的下方连接转接管套(5);第三转轴(310)的外表面上方连接有第三直齿轮(311);第三直齿轮(311)啮合内齿环(309);第三转轴(310)的外表面下方连接卡锁组件。

6.根据权利要求5所述的一种油田石油开采防井喷装置,其特征在于,卡锁组件包括有第一轴套(401)、双槽固定架(402)、左锁销(403)、右锁销(404)和压缩弹簧(405);前后两组第三转轴(310)的外表面下方各连接有一组第一轴套(401);第一轴套(401)的外表面连接有双槽固定架(402);双槽固定架(402)的左侧连接有左锁销(403);双槽固定架(402)的右侧连接有右锁销(404);双槽固定架(402)与左锁销(403)和右锁销(404)之间分别连接有压缩弹簧(405);左锁销(403)和右锁销(404)的下表面均接触承接座(202)的锁槽。

7.根据权利要求6所述的一种油田石油开采防井喷装置,其特征在于,左锁销(403)和右锁销(404)的上方均设置有切面结构。

8.根据权利要求7所述的一种油田石油开采防井喷装置,其特征在于,还包括有辅助拨球组件,中部环形架(7)的左侧设有辅助拨球组件,辅助拨球组件包括有左衬套(501)、左转轮(502)、第一锥齿轮(503)、第四转轴(504)、第二锥齿轮(505)、第二蜗杆(506)、轴座(507)、第五转轴(508)、第二蜗轮(509)、第二轴套(510)、扭力弹簧(511)和拨杆(512);上管套(2)的左侧连接有左衬套(501);左衬套(501)的外表面后侧连接中部环形架(7);左衬套(501)的内表面连接有左转轮(502);左转轮(502)的转轴部件后侧连接有第一锥齿轮(503);中部环形架(7)的左侧连接有第四转轴(504);第四转轴(504)的下方连接转接管套(5);第四转轴(504)的外表面上方连接有第二锥齿轮(505);第一锥齿轮(503)啮合第二锥齿轮(505);第四转轴(504)的外表面下方连接有第二蜗杆(506);下管套(3)的内部左侧连接有轴座(507);轴座(507)的右侧连接有第五转轴(508);第五转轴(508)的外表面中部连接有第二蜗轮(509);第二蜗杆(506)啮合第二蜗轮(509);第五转轴(508)的外表面前后两侧各连接有一组第二轴套(510);第二轴套(510)与轴座(507)之间连接有扭力弹簧(511);

第二轴套(510)的下方连接有拨杆(512)。

9.根据权利要求8所述的一种油田石油开采防井喷装置,其特征在于,承接座(202)的右前方和右后方各开设有一道分别与两组拨杆(512)相对齐的开槽结构。

10.根据权利要求9所述的一种油田石油开采防井喷装置,其特征在于,还包括有辅助锁定组件,中部环形架(7)的右侧设有辅助锁定组件,辅助锁定组件包括有右衬套(601)、右转轮(602)、第三锥齿轮(603)、第六转轴(604)、第四锥齿轮(605)、第三轴套(606)、侧支架(607)、第一楔形块(608)、弹簧滑块(609)、弧形卡板(610)和第二楔形块(611);上管套(2)的右侧连接有右衬套(601);右衬套(601)的外表面后侧连接中部环形架(7);右衬套(601)的内表面连接有右转轮(602);右转轮(602)的转轴部件后侧连接有第三锥齿轮(603);中部环形架(7)的右侧连接有第六转轴(604);第六转轴(604)的外表面上侧连接有第四锥齿轮(605);第三锥齿轮(603)啮合第四锥齿轮(605);第六转轴(604)的外表面下侧连接有第三轴套(606);第三轴套(606)的后侧连接有侧支架(607);侧支架(607)的右侧连接有第一楔形块(608);侧管套(4)的内表面连接有两组弹簧滑块(609),两组弹簧滑块(609)分别位于凡尔球(207)的前后两侧;两组弹簧滑块(609)之间连接有弧形卡板(610);弧形卡板(610)的上方连接有第二楔形块(611);第一楔形块(608)紧贴第二楔形块(611)。
