专利号: 2021109917092
申请人: 倪荷春
专利类型:发明专利
专利状态:授权未缴费
专利领域: 医学或兽医学;卫生学
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

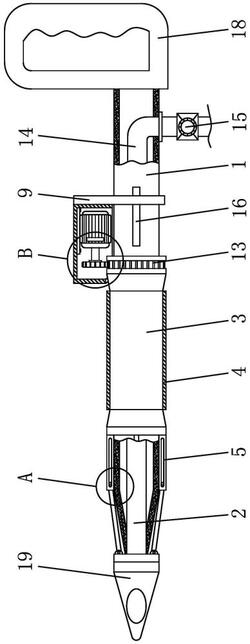

1.一种配药搅拌器,包括配药筒(1),其特征在于,所述配药筒(1)的内部设置有穿刺针(2),所述配药筒(1)的左端固定连接有针头(19),所述配药筒(1)的外侧套设有套筒(3),所述套筒(3)的外侧套设有外套管(4),所述套筒(3)的左侧固定有调节杆(5),且调节杆(5)与外套管(4)之间铰接,所述针头(19)的右侧设置有活动杆(6),所述调节杆(5)的表面开设有条形槽(7),所述活动杆(6)的右端固定连接有连接块(8),所述连接块(8)位于条形槽(7)的内部并与条形槽(7)的内壁滑动连接,所述配药筒(1)的外侧套设有活动板(9),所述活动板(9)位于套筒(3)的右侧,所述活动板(9)的左侧栓接有外壳(10),且外壳(10)与套筒(3)的表面固定连接,所述外壳(10)的内部栓接有驱动电机(11),所述驱动电机(11)的输出轴固定有主动齿轮(12),所述套筒(3)的右端设有从动齿轮(13),所述主动齿轮(12)与从动齿轮(13)之间啮合。

2.根据权利要求1所述的一种配药搅拌器,其特征在于,所述配药筒(1)的内腔设置有配药管(14),所述配药管(14)为塑胶软管,所述配药管(14)与穿刺针(2)的右端连通,且配药管(14)贯穿至配药筒(1)的外侧,所述配药管(14)的表面固定有调节阀(15)。

3.根据权利要求1所述的一种配药搅拌器,其特征在于,所述配药筒(1)的表面开设有导向槽(16),所述活动板(9)与配药筒(1)之间滑动连接,所述活动板(9)的内部固定连接有限位块(17),所述限位块(17)位于导向槽(16)的内部并与导向槽(16)的内壁滑动连接。

4.根据权利要求3所述的一种配药搅拌器,其特征在于,所述配药筒(1)的左端套设有圆环,且圆环位于针头(19)的右侧,所述活动杆(6)与圆环之间铰接。

5.根据权利要求1所述的一种配药搅拌器,其特征在于,所述配药筒(1)的右端栓接有把手(18),所述把手(18)的内部设置有通槽,且通槽的内壁粘接有防滑橡胶垫。

6.根据权利要求1所述的一种配药搅拌器,其特征在于,所述针头(19)呈锥形,且针头(19)右端的直径与配药筒(1)的直径相同,所述针头(19)的表面开设有通孔,所述针头(19)表面的通孔与穿刺针(2)的左端连通。

7.根据权利要求1所述的一种配药搅拌器,其特征在于,所述外套管(4)位于套筒(3)的中间位置,且外套管(4)与套筒(3)之间转动连接。

8.根据权利要求1所述的一种配药搅拌器,其特征在于,所述外套管(4)和调节杆(5)的数量相同,且外套管(4)和调节杆(5)分别位于配药筒(1)的四周。

9.根据权利要求1所述的一种配药搅拌器,其特征在于,所述穿刺针(2)采用不锈钢制成,所述配药筒(1)的内壁固定有挡板,且穿刺针(2)位于挡板的中心处。

10.根据权利要求1所述的一种配药搅拌器,其特征在于,所述外壳(10)的外侧设置有电源接口,且电源接口与驱动电机(11)之间通过导线连接。
