专利号: 202110986696X
申请人: 邳州宏盛液压元件有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-01-15
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

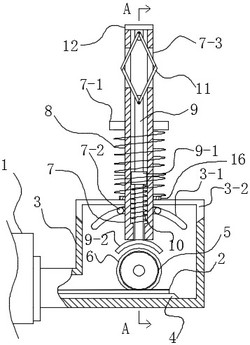

1.一种电动换向阀手柄切换结构,包括阀体(1)、端盖(3)和推杆(2),所述推杆(2)内端与阀体(1)中的阀芯连接,推杆(2)外端安装于端盖(3)中;其特征在于:所述推杆(2)位于端盖(3)中的部分固定有齿条,端盖(3)中转动安装有齿轮(5),齿轮(5)与推杆(2)的齿条相互啮合;所述齿轮(5)内端固定有摩擦轮(6),摩擦轮(6)与齿轮(5)同轴心布置;

所述摩擦轮(6)上方设置有空心的操作杆(7),操作杆(7)内套装有内杆(9);

所述操作杆(7)下端的两侧固定有滑杆(7‑2),端盖(3)内壁开设有弧形滑槽(3‑1),弧形滑槽(3‑1)与摩擦轮(6)同轴心布置,操作杆(7)下端的两个滑杆(7‑2)滑动安装在弧形滑槽(3‑1)中;操作杆(7)中部具有挡台Ⅰ(7‑1),复位弹簧Ⅰ(8)套装在操作杆(7)上,复位弹簧Ⅰ(8)上端抵在挡台Ⅰ(7‑1)下,复位弹簧Ⅰ(8)下端抵在端盖(3)上表面;所述端盖(3)上表面开设有与操作杆(7)配合的避位通槽(3‑2);

所述内杆(9)下端固定有弧形摩擦片(9‑2),弧形摩擦片(9‑2)与摩擦轮(6)上侧对应配合;内杆(9)中部具有挡台Ⅱ(9‑1),复位弹簧Ⅱ(10)套装在内杆(9)上,复位弹簧Ⅱ(10)上端抵在挡台Ⅱ(9‑1)下,复位弹簧Ⅱ(10)下端抵在操作杆(7)下端;所述内杆(9)上端铰接2个对称布置的两连杆(11),操作杆(7)上端固定有封盖(12),两连杆(11)的上端铰接在封盖(12)下;操作杆(7)上端的两侧开设有定位通槽(7‑3),两连杆(11)的中部伸出定位通槽(7‑

3)。

2.如权利要求1所述的一种电动换向阀手柄切换结构,其特征在于,所述端盖(3)中固定有滑轨(4),所述推杆(2)与滑轨(4)滑动连接。

3.如权利要求1所述的一种电动换向阀手柄切换结构,其特征在于,所述推杆(2)位于端盖(3)中的一端安装有滚轮,滚轮与端盖(3)底部滚动接触。

4.如权利要求1所述的一种电动换向阀手柄切换结构,其特征在于,所述齿轮(5)的转轴通过轴承(13)安装于端盖(3)上,齿轮(5)转轴的外端连接有离合器(14),离合器(14)外端连接有步进电机(15)。

5.如权利要求1所述的一种电动换向阀手柄切换结构,其特征在于,所述摩擦轮(6)的直径大于齿轮(5)的直径。

6.如权利要求1所述的一种电动换向阀手柄切换结构,其特征在于,所述操作杆(7)上套装有滑环(16),滑环(16)位于端盖(3)上表面,所述复位弹簧Ⅰ(8)下端抵在滑环(16)上。
