专利号: 2021109642954
申请人: 吉林建筑科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-01
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

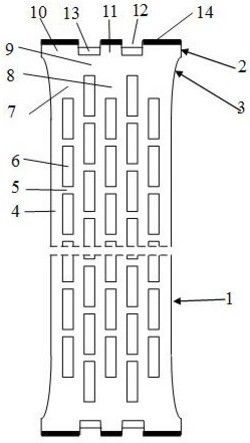

1.一种格构式易拆装塑料间壁墙板,主要由中间板区(1)、端部连接区(2)、衔接过渡区(3)、竖板(4)、横隔板(5)、水平空腔(6)、端部两侧强区(7)、端部中间强区(8)、空腔端强区(9)、侧向爪(10)、中间爪(11)、端部沟槽(12)、槽内齿(13)、橡胶板(14)、橡胶棒(15)构成,其特征在于:竖直的中间板区(1)上下端部均为端部连接区(2),中间板区(1)和端部连接区(2)之间均由衔接过渡区(3)连接;端部连接区(2)的厚度比中间板区(1)的厚度大10‑30mm,衔接过渡区(3)为圆滑的弧线将中间板区(1)、端部连接区(2)连接;中间板区(1)的内部为水平空腔(6),水平空腔(6)的排数为奇数排,数量为3‑11;每一个水平空腔(6)的两侧均为竖板(4);每排水平空腔(6)均竖直,且由若干个水平的水平空腔(6)构成,水平空腔(6)的一端或两端封闭;上下两个相邻水平空腔(6)之间为横隔板(5);相邻排的横隔板(5)、水平空腔(6)上下错开;

水平空腔(6)分为长排和短排,水平空腔(6)长排与水平空腔(6)短排相互交替排列,水平空腔(6)长排比水平空腔(6)短排多一个水平空腔(6),水平空腔(6)长排上下比水平空腔(6)短排上下分别多伸出半个水平空腔(6);最外侧两排的水平空腔(6)为短排,最外侧两排的水平空腔(6)短排的上下两端均形成端部两侧强区(7),中间的水平空腔(6)短排的上下两端均形成端部中间强区(8);水平空腔(6)长排的上下两端均分别设置空腔端强区(9),空腔端强区(9)的厚度为横隔板(5)厚度的3‑5倍;空腔端强区(9)位于衔接过渡区(3);在顶部空腔端强区(9)的顶部和底部空腔端强区(9)的底部分别开设端部沟槽(12),端部沟槽(12)的内部分别设置若干个等间距排布的槽内齿(13),槽内齿(13)的高度为端部沟槽(12)深度的二分之一至三分之二;端部连接区(2)的内外侧均为侧向爪(10),端部沟槽(12)之间为中间爪(11),在侧向爪(10)、中间爪(11)上粘贴橡胶板(14),在端部沟槽(12)内设置橡胶棒(15)。
