专利号: 2021109463935
申请人: 内蒙古工业大学
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

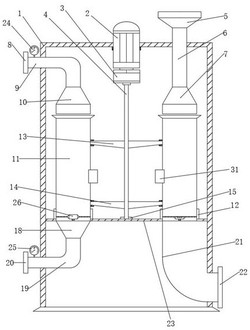

1.一种利用玉米秸秆过滤沼液的装置,其特征在于,包括罐体(1),所述罐体(1)的上端固定嵌有电机(2),所述电机(2)的下端连接有限速器(3),所述限速器(3)下端固定连接有传动轴(4),所述传动轴(4)通过电机(2)驱动旋转,所述传动轴(4)下端套有轴承(15),所述传动轴(4)的轴壁固定连接有一对上支撑臂(13)和下支撑臂(14),一对上支撑臂(13)和下支撑臂(14)远离所述传动轴(4)的一端均固定连接有过滤筒(11),所述过滤筒(11)下端均通过连接轴(26)铰接有筛网(17),所述过滤筒(11)下端设有固定板(23),且所述固定板(23)与所述罐体(1)内壁固定连接,所述轴承(15)固定在所述固定板(23)上,所述固定板(23)一侧开设有圆孔(16),且所述圆孔(16)下端固定连接有出液斗(18),所述出液斗(18)下端固定连接有出液管(19),所述出液管(19)固定连接有出液口(20),所述固定板(23)另一侧开设有弧形排料口(30),且所述弧形排料口(30)下端固定连接有卸料滑道(21),所述卸料滑道(21)固定连接有卸料口(22),所述固定板(23)上固定有弧形滑轨(27),所述筛网(17)下端均安装有与所述弧形滑轨(27)相匹配的定滑轮(28),所述罐体(1)上端设有沼液添加装置和玉米秸秆添加装置。

2.根据权利要求1所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述固定板(23)上固定连接设有两对定位器(12),且两对定位器(12)分别设置在对应的所述过滤筒(11)下端的两侧,所述两对定位器(12)分别对应沼液添加装置和玉米秸秆添加装置,以便于在添加沼液和玉米秸秆时精准定位过滤筒(11)。

3.根据权利要求2所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述沼液添加装置包括入液管(9)、入液口(8)和入液斗(10),所述罐体(1)一侧固定嵌设有入液管(9),所述入液管(9)下端固定有与所述过滤筒(11)相匹配的入液斗(10),所述入液管(9)远离所述入液斗(10)一端设有入液口(8)。

4.根据权利要求3所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述玉米秸秆添加装置包括入料管(6)、入料斗(7)和入料口(5),所述罐体(1)上端远离所述入液管(9)的一侧固定嵌设有入料管(6),所述入料管(6)下端固定有与所述过滤筒(11)相匹配的入料斗(7),所述入料管(6)上端固定有入料口(5)。

5.根据权利要求4所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述筛网(17)远离所述连接轴(26)的一端固定有配重块(29)。

6.根据权利要求5所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述入液管(9)安装有第一流量计(24),所述出液管(19)安装有第二流量计(25)。

7.根据权利要求6所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述过滤筒(11)一侧外壁均固定有壳体(31),所述壳体(31)一侧内壁固定有电动机(32),所述电动机(32)的转轴外壁固定套设有偏心轮(33)。

8.根据权利要求7所述的一种利用玉米秸秆过滤沼液的装置,其特征在于,所述电机(2)为步进电机且所述电机(2)电性连接有驱动器(34),所述驱动器(34)和所述电动机(32)均与PLC控制器(35)电性连接。

9.一种沼液浓缩分离工艺,其特征在于,用权利要求8所述的利用玉米秸秆过滤沼液的装置进行沼液浓缩分离工艺,包括以下步骤:步骤一、新鲜玉米秸秆滤料和沼液原液加入到上述的过滤沼液的装置(110)中对沼液原液进行初步过滤后,回收饱和的玉米秸秆滤料作堆肥使用;

步骤二、初步过滤后的沼液进入固液分离单元(120)进行进一步的固液分离,待沼液固体率小于5g/L后,进入重金属吸附单元(130),分离出的固体沼渣可作固体肥料使用;

步骤三、沼液经重金属吸附单元(130)吸附后进入吸附剂回收单元(140),回收吸附后的重金属吸附剂可做光催化剂使用,吸附后的沼液即为浓缩沼液进入贮罐(150)中贮存。
