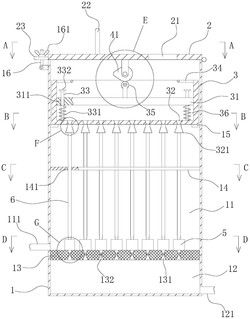

1.一种移液管清洗装置，其特征在于，包括：上端设有开口的箱体(1)，所述箱体(1)内水平设有分隔块(13)，所述分隔块(13)将箱体(1)内部从上到下依次分隔成第一空腔(11)和第二空腔(12)，所述箱体(1)的外侧壁上连接有进液管(121)和出液管(111)，所述进液管(121)与第二空腔(12)的底部相连通，所述出液管(111)与第一空腔(11)的底部相连通；

盖板(2)，所述盖板(2)盖设在箱体(1)的上端开口处；

支撑网板(14)，所述支撑网板(14)水平固设在第一空腔(11)内，所述支撑网板(14)上设有若干个用于插设移液管(6)的第一穿孔(141)；

压力机构，所述压力机构设置在第一空腔(11)内，所述压力机构能够使插设在第一穿孔(141)内的移液管(6)内产生负压和正压；

连通机构，所述连通机构设置在分隔块(13)上，若干个所述第一穿孔(141)内插设的移液管(6)的下端均通过连通机构和第一空腔(11)和第二空腔(12)相连通，当移液管(6)内产生负压时，所述移液管(6)的下端与第二空腔(12)相连通，当移液管(6)内产生正压时，所述移液管(6)的下端与第一空腔(11)相连通；

所述连通机构包括若干个连通结构，若干个所述连通结构和若干个第一穿孔(141)一一对应，所述连通结构设置在相对应的第一穿孔(141)的正下方，所述连通结构包括：橡胶块(5)，所述橡胶块(5)固设在分隔块(13)上，所述橡胶块(5)上设有第三通孔(51)，所述第三通孔(51)贯穿分隔块(13)的上下侧面；

第一连通结构，所述第一连通结构设置在分隔块(13)上，当移液管(6)内产生负压时，所述第一连通结构使第三通孔(51)与第二空腔(12)相连通；

第二连通结构，所述第二连通结构设置在橡胶块(5)上，当移液管(6)内产生正压时，所述第二连通结构使第三通孔(51)与第一空腔(11)相连通。

2.根据权利要求1所述的一种移液管清洗装置，其特征在于，所述压力机构包括：

活动箱(3)，所述第一空腔(11)的侧壁上水平固设有限位凸沿(15)，所述活动箱(3)插设在第一空腔(11)内且底部与限位凸沿(15)相接触，所述活动箱(3)的上端为敞开式；

滑动板(31)，所述滑动板(31)竖直滑动且密封设置在活动箱(3)内，所述滑动板(31)和活动箱(3)的底部之间形成有气腔(36)；

通气结构，所述通气结构设置在活动箱(3)的底部，当滑动板(31)上下滑动时，所述通过结构能够对插设在第一穿孔(141)内的移液管(6)内进行抽气和加气；

驱动结构，所述驱动结构设置在盖板(2)上，所述盖板(2)上开设有透气孔(21)，当盖板(2)盖设在箱体(1)上时，所述驱动结构能够带动滑动板(31)上下滑动。

3.根据权利要求2所述的一种移液管清洗装置，其特征在于，所述通气结构包括：

若干个橡胶管(321)，若干个所述橡胶管(321)竖直固设在活动箱(3)的底部，若干个所述橡胶管(321)和若干个第一穿孔(141)一一对应，所述橡胶管(321)位于相对应的第一穿孔(141)的正上方且同轴设置；

若干个第二通孔(32)，若干个所述第二通孔(32)开设在活动箱(3)的底部，若干个所述第二通孔(32)和若干个橡胶管(321)一一对应，所述气腔(36)通过第二通孔(32)与相对应的橡胶管(321)连通。

4.根据权利要求3所述的一种移液管清洗装置，其特征在于，所述橡胶管(321)的下端呈外扩喇叭状。

5.根据权利要求4所述的一种移液管清洗装置，其特征在于，所述驱动结构包括：

第一滚筒(35)，所述第一滚筒(35)水平转动设置在滑动板(31)的上侧面上；

第一转轴(4)，所述第一转轴(4)转动设置在盖板(2)的下侧面上，当盖板(2)盖设在箱体(1)上时，所述第一转轴(4)位于第一滚筒(35)的正上方且相互平行，所述第一转轴(4)上固设有凸轮(41)，所述凸轮(41)的轮面和第一滚筒(35)的筒面相接触；

第一电机(42)，所述第一电机(42)固设在盖板(2)的下侧面上，所述第一电机(42)与第一转轴(4)传动连接；

压紧结构，所述压紧结构设置在滑动板(31)上，所述压紧结构能够使第一滚筒(35)的筒面始终接触凸轮(41)的轮面。

6.根据权利要求5所述的一种移液管清洗装置，其特征在于，所述压紧结构包括若干个压紧组件，若干个所述压紧组件分别设置在滑动板(31)的相对侧边上，所述压紧组件包括：第一滑杆(33)，所述滑动板(31)上开设有第二穿孔(311)，所述第一滑杆(33)滑动设置在第二穿孔(311)内，所述第一滑杆(33)的下端延伸至滑动板(31)的下方且端部与气腔(36)的底部固连，所述第一滑杆(33)的上端延伸至滑动板(31)的上方且端部固设有顶板(332)；

第一复位弹簧(331)，所述第一复位弹簧(331)套设在第一滑杆(33)上，所述第一复位弹簧(331)的一端与滑动板(31)固连，另一端与气腔(36)的底部固连，所述第一复位弹簧(331)始终处于压缩状态。

7.根据权利要求1所述的一种移液管清洗装置，其特征在于，所述第一连通结构包括：

第一通孔(131)，所述第一通孔(131)开设在分隔块(13)上，所述第一通孔(131)与相对应的第三通孔(51)上下同轴，所述第一通孔(131)呈两端大中间小的沙漏状，所述第一通孔(131)的上端固设有第一格栅网(133)；

第一封堵球(132)，所述第一封堵球(132)放置在第一通孔(131)的上侧开口内，至少有一个位置，所述第一封堵球(132)能够将第一通孔(131)封堵住。

8.根据权利要求7所述的一种移液管清洗装置，其特征在于，所述第二连通结构包括：

第四通孔(52)，所述第四通孔(52)水平开设在橡胶块(5)的侧壁上，所述第四通孔(52)呈外扩喇叭状，所述第四通孔(52)的内端与第三通孔(51)相连通，所述第四通孔(52)的外端设有第二格栅网(521)；

第二封堵球(522)，所述第二封堵球(522)放置在第四通孔(52)内，至少有一个位置，所述第二封堵球(522)能够将第四通孔(52)的内端封堵住。

9.根据权利要求1所述的一种移液管清洗装置，其特征在于，所述盖板(2)的一侧边铰接在箱体(1)的上端开口边沿，所述盖板(2)远离铰接轴的一侧边水平设有固定板(23)，所述固定板(23)的外侧边开设有缺口槽(231)，位于固定板(23)下方的箱体(1)侧壁上铰接有螺柱(16)，所述螺柱(16)上螺纹连接有蝶形螺母(161)，所述螺柱(16)能够插入到缺口槽(231)内。
