专利号: 2021109396273
申请人: 好有力食品江苏有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

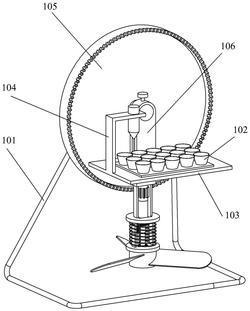

1.一种环保型糕点生产设备,其特征在于:包括支撑架、操作平台和定位装置,定位装置包括摆杆、单向传动组件、触发组件、蓄能组件,支撑架上设置有前后延伸的支撑轴,摆杆上端可转动地安装于支撑轴;蓄能组件包括提升板、提升轴套、上圆盘、下圆盘、蓄能弹簧,上圆盘与摆杆下端固定连接,下圆盘位于上圆盘下方,且与上圆盘通过伸缩杆连接;蓄能弹簧位于上圆盘与下圆盘之间,且上端和下端分别连接上圆盘和下圆盘;提升板下端部绕水平轴线铰接于下圆盘,且侧面设置有第一螺纹;提升轴套可转动地设置,且外圆周设置有与第一螺纹配合的第二螺纹,以在提升轴套沿第一方向转动时,与第一螺纹通过螺纹传动带动提升板向上移动,进而带动下圆盘向上移动挤压蓄能弹簧;单向传动组件配置成将摆杆的摆动转化至提升轴套沿第一方向的转动;触发组件配置成在摆杆的摆幅减小至第一预设范围后促使提升板绕其下端铰接位置向远离提升轴套方向转动,进而使第一螺纹与第二螺纹脱离传动,从而使下圆盘在蓄能弹簧的作用下上下振动,促使摆杆趋于竖直;操作平台在摆杆摆动停止和下圆盘振动停止后可沿摆杆长度方向滑动地安装于摆杆,且操作平台的上表面与摆杆垂直。

2.根据权利要求1所述的一种环保型糕点生产设备,其特征在于:伸缩杆包括固定套和内杆,固定套上端固定于上圆盘,内杆上部可上下滑动地安装于固定套,内杆下端固定安装于下圆盘;触发组件包括触发块、第一阻挡块、第二阻挡块、第一压簧和第二压簧,固定套上设置有水平延伸的滑槽,触发块可滑动地安装于滑槽,且一端与提升板通过水平延伸的连杆连接,连杆的另一端可上下滑动地安装于提升板的上端部,具体地,提升板的上端部设置有沿提升板延伸方向延伸的滑动槽,连杆的另一端可上下滑动且同步水平移动地安装于滑动槽;固定套的内侧设置有弹簧挡座,连杆穿过弹簧挡座,第一压簧套于连杆且位于触发块与弹簧挡座之间,以促使触发块带动提升板向远离提升轴套的方向移动;第一阻挡块有两个,分别通过一个第一弹簧悬于触发块的前后两侧,第一弹簧上端连接触发块前后两侧延伸出的安装座上端,第一弹簧下端连接第一阻挡块,以使第一阻挡块在静止状态下悬于滑槽内;滑槽底部对应两个第一阻挡块的下方设置有第一阻挡槽,以在摆杆的摆幅减小至第一预设范围之前,且触发块随摆杆摆动一定位置时,第一阻挡块在离心作用下克服第一弹簧的拉力向下移动进入第一阻挡槽,进而阻碍触发块移动;滑槽底部还设置有第二阻挡槽,触发块下表面设置有与第二阻挡槽对应的第三阻挡槽,第二压簧和第二阻挡块均位于第二阻挡槽内,且第二压簧的上端连接第二阻挡块的下端,第二阻挡块在摆杆摆动至第二预设范围内时在重力作用下向下挤压第二压簧,进而完全处于第二阻挡槽内,并在摆杆摆动至第二预设范围外时,重力的分力不足以克服第二压簧的弹力,进而在第二压簧的弹力下伸出至第三阻挡槽内,从而阻碍触发块移动,其中,第二预设范围大于第一预设范围。

3.根据权利要求2所述的一种环保型糕点生产设备,其特征在于:第二阻挡槽内周壁上设置有逆止齿,逆止齿在摆杆的摆幅减小至第一预设范围之前,且摆杆摆动至第二预设范围后阻碍第二压簧复位,避免第一阻挡块未进入第一阻挡槽之前第二阻挡块与第三阻挡槽脱离。

4.根据权利要求2所述的一种环保型糕点生产设备,其特征在于:单向传动组件包括齿盘、驱动齿轮、第一单向轴承和伸缩轴,齿盘固定安装于支撑架,且与支撑轴同轴,并位于摆杆后侧;齿盘前侧面外圆周设置有整圈的端面齿;伸缩轴沿摆杆长度方向延伸,包括套筒和内轴,内轴可相对于套筒上下滑动且同步转动地安装于套筒内,套筒上端可转动地安装于摆杆下端;驱动齿轮固定安装于伸缩轴的套筒,并在随摆杆摆动的过程中始终与端面齿啮合而带动伸缩轴转动;提升轴套通过第一单向轴承可转动地安装于伸缩轴的套筒,第一单向轴承在驱动齿轮沿第一方向转动时使提升轴套与伸缩轴同步转动,并在驱动齿轮沿与第一方向相反的第二方向转动时使伸缩轴在提升轴套内空转。

5.根据权利要求4所述的一种环保型糕点生产设备,其特征在于:定位装置还包括扇叶组件,扇叶组件包括推动扇、第二单向轴承、扭簧和传动套,推动扇包括柱体和安装于柱体外圆周的螺旋叶片,柱体可转动且可同步上下移动地安装于下圆盘下侧,下圆盘中心设置有通孔,柱体上端设置有与通孔同轴的安装槽,伸缩轴的内轴穿过通孔并承靠于安装槽的槽底;提升板下端设置有止转组件,止转组件在提升板绕其下端向远离提升轴套的方向转动之前阻碍柱体转动,并在提升板绕其下端向远离提升轴套的方向转动后允许柱体转动;

传动套通过第二单向轴承安装于伸缩轴的内轴下端,第二单向轴承在伸缩轴沿第一方向转动时使传动套与伸缩轴同步转动,并在伸缩轴沿第二方向转动时使伸缩轴在传动套内空转;通孔内壁设置有第一单向齿,安装槽周壁设置有与第一单向齿方向相反的第二单向齿,扭簧套于传动套外,且扭簧的上端设置有先径向外延伸后向下延伸的第一挡柱,第一挡柱抵靠于第一单向齿的齿槽内,扭簧的下端设置有先径向向外延伸后向上延伸的第二挡柱,第二挡柱抵靠于第二单向齿的齿槽内;传动套外圆周上端设置有径向向外延伸的推块,推块随传动套沿第一方向转动时推动第一挡柱相对于第一单向齿沿第一方向转动,且第一单向齿阻碍第一挡柱沿第二方向转动;第二挡柱在第二单向齿的阻碍下静止进而使扭簧的上端在随传动套沿第一方向转动时蓄能,至提升板绕其下端向远离提升轴套的方向转动后,柱体在扭簧的第二挡柱的推动下沿第一方向转动,并带动螺旋叶片转动,使得推动扇在气流作用下有向上移动的趋势。

6.根据权利要求5所述的一种环保型糕点生产设备,其特征在于:止转组件包括旋转板和拉簧,下圆盘上还设置有连通孔,柱体上表面对应连通孔处设置有止转槽,旋转板的中部可绕水平轴线转动地安装于连通孔内;拉簧连接旋转板和连通孔侧壁,以使旋转板上端位于提升板的铰接位置的下端的靠近提升轴套的一侧,且旋转板的下端位于止转槽内,阻碍柱体的转动,并在提升板的上端绕铰接位置向远离提升轴套一侧转动,提升板的下端绕铰接位置向靠近提升轴套一侧转动时推动旋转板的上端向靠近提升轴套的一侧转动,旋转板的下端向远离提升轴套的一侧转动从而与止转槽脱离,允许柱体转动。

7.根据权利要求1所述的一种环保型糕点生产设备,其特征在于:摆杆上端设置有锁定旋钮,摆杆的摆动、下圆盘的振动及推动扇的转动均停止后通过拧动锁定旋钮使摆杆与支撑轴固定,进而便于操作平台的安装。

8.根据权利要求7所述的一种环保型糕点生产设备,其特征在于:还包括模具和挤压机构,模具放置于操作平台上;挤压机构安装于操作平台上,对模具进行填充以制备糕点。
