专利号: 2021109221847
申请人: 成都辰迈科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

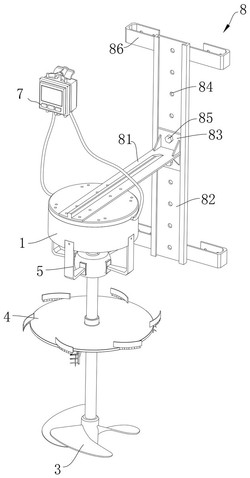

1.一种机械式液位报警装置,包括壳体(1)与警告机构(7),其特征在于:所述壳体(1)的下方插装有以壳体(1)中轴上的一点为中心摆动的检测杆(2),检测杆(2)的上端活动插入壳体(1)内侧并设置有连通机构(6),所述警告机构(7)的两极接线端插入壳体(1)的内侧并且呈断路;

所述检测杆(2)的外表面自上至下依次套装有驱沫机构(4)与桨叶(3),水流从桨叶(3)上方落下冲击使其转动,驱沫机构(4)转动除去下方泡沫,液位上升带动驱沫机构(4)上浮;

所述驱沫机构(4)包括固定套装在检测杆(2)外表面的浮盘(41)、固定连接在浮盘(41)下端面的若干个拨开板(42),拨开板(42)以检测杆(2)为轴呈环形阵列排布,拨开板(42)的外表面延伸出若干个横戳针(43),位于最下方的所述横戳针(43)的外表面朝向下方凸设有下戳针(44),所述浮盘(41)的上端面靠近边沿上固定设置有弧形的防溢板(45),防溢板(45)的下端边沿上柔性连接有若干个硬质片(47),相邻的硬质片(47)的边沿之间通过软质膜(46)相连接,且软质膜(46)的上端固定粘接在防溢板(45)的下端边沿;

所述检测杆(2)上移卡入壳体(1)的内侧顶面后呈竖向状态时,所述连通机构(6)搭接所述警告机构(7)的两极接线形成通路。

2.根据权利要求1所述的一种机械式液位报警装置,其特征在于:所述壳体(1)与检测杆(2)之间设置有摆动机构(5),所述摆动机构(5)包括活动套装在检测杆(2)外侧的固定套(51)、活动卡装在固定套(51)内侧的小球段块(52)、从小球段块(52)周围凸设出的大球段块(53),固定套(51)的外表面固定连接有环形阵列排布的稳定架(56),稳定架(56)的端部朝向上方延伸并固定连接在壳体(1)的下端边沿上,所述检测杆(2)穿过小球段块(52)的中轴且两者滑动配合。

3.根据权利要求2所述的一种机械式液位报警装置,其特征在于:所述固定套(51)的内壁上开设有与大球段块(53)外表面滑动配合的内弧壁(54),固定套(51)的上下端口均开设有与小球段块(52)滑动配合的内弧端(55)。

4.根据权利要求1所述的一种机械式液位报警装置,其特征在于:所述连通机构(6)包括固定连接在检测杆(2)上端的限制盘(61)、固定连接在限制盘(61)上端面的导电块(62),所述壳体(1)的内壁自下至上依次开设有圆台面(64)与圆柱面(65),所述圆柱面(65)与限制盘(61)直径大小相同,所述圆台面(64)的上端端口与圆柱面(65)的下端端口相连接,所述圆台面(64)的内壁靠近下端处固定连接有托板(63),所述托板(63)的上端面与限制盘(61)的下端面活动贴合,所述托板(63)与检测杆(2)不接触。

5.根据权利要求4所述的一种机械式液位报警装置,其特征在于:所述警告机构(7)包括报警器(71),所述报警器(71)的两个端口连接有通电线(74),且通电线(74)插入壳体(1)的内侧,通电线(74)的两端分别连接极片(75),所述壳体(1)的内侧顶面开设有与导电块(62)外形相同的卡入槽(76),所述极片(75)固定嵌入卡入槽(76)的内壁,通电线(74)的外表面位于壳体(1)内部的部分固定套设有插管(73),通电线(74)的外表面位于壳体(1)外部的部分包裹有外软管(72)。

6.根据权利要求1所述的一种机械式液位报警装置,其特征在于:所述壳体(1)的上端面设置有安装架体(8),安装架体(8)包括横架(81)与竖架(82),竖架(82)的外表面开设有若干个等距排布的限位孔(84),横架(81)固定安装在壳体(1)的上端面,横架(81)的端部垂直延伸出与竖架(82)内侧滑动配合的滑板(83),滑板(83)的外表面贯穿设置有螺栓(85),螺栓(85)插入其中一个限位孔(84)的内侧,竖架(82)远离横架(81)的一侧固定安装在固定架(86)。

7.一种液位报警方法,其特征在于:采用上述权利要求1‑6任意一条所述的一种机械式液位报警装置,包括以下步骤:

S1、测定检测杆(2)自然下垂状态下上移触发警告机构(7)的总距离为M1;

S2、假定报警液位所处高度为M2,则安装时确保驱沫机构(4)所处高度为M2减M1;

S3、将机械式液位报警装置安装在靠近入水口处,保障水流流入时,可以冲击桨叶(3);

S4、安装完成后,警告机构(7)报警则到达报警液位。
