专利号: 2021109158294
申请人: 占笑梅
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

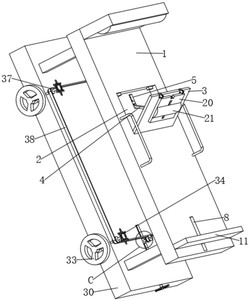

1.一种急诊科用一体化移动护理床,包括床体(1),其特征在于,所述床体(1)顶部开设有第一置放槽(2),置放槽(2)一端内壁转动连接有靠板(3),靠板(3)靠近置放槽(2)一端转动连接有支撑杆(4),置放槽(2)底部内壁开设有第一滑槽(5),第一滑槽(5)内滑动连接有第一滑块(7),第一滑块(7)和第一滑槽(5)内壁之间固定连接有同一个第一弹簧(6),置放槽(2)底部内壁贯穿开设有第二开口(15),床体(1)顶部一端贯穿开设有第一开口(8),第一开口(8)两侧内壁均开设有第二滑槽(13),第二滑槽(13)内滑动连接有第二滑块(14),两个第二滑块(14)之间固定连接有同一个移动块(10),移动块(10)和第一开口(8)内壁之间固定连接有同一个第二弹簧(9),移动块(10)顶部固定连接有床板(11),移动块(10)底部固定连接有连接杆(12),连接杆(12)截面设置成U形,连接杆(12)顶部固定连接有卡扣伸缩杆,卡扣伸缩杆设置于第二开口(15)内。

2.如权利要求1所述的一种急诊科用一体化移动护理床,其特征在于:所述第二开口(15)两侧内壁均开设有第一限位槽(16),第一限位槽(16)内滑动连接有第一限位块(17),第一限位块(17)和卡扣伸缩杆之间固定连接。

3.如权利要求1所述的一种急诊科用一体化移动护理床,其特征在于:所述靠板(3)顶部开设有两个对称分布的第三开口,第三开口内固定连接有连接轴(18),连接轴(18)上套设有套块(19),两个套块(19)之间铰接有同一个固定板(20),固定板(20)靠近床板(11)一端设置有腰靠(21)。

4.如权利要求3所述的一种急诊科用一体化移动护理床,其特征在于:所述固定板(20)靠近床板(11)一端开设有第三滑槽(22),第三滑槽(22)内滑动连接有第三滑块(23),第三滑块(23)和腰靠(21)之间固定连接,第三滑槽(22)底部内壁转动连接有第一螺杆(24),第一螺杆(24)和第三滑块(23)螺纹连接。

5.如权利要求3所述的一种急诊科用一体化移动护理床,其特征在于:所述腰靠(21)表面开设有第一凹槽(25),第一凹槽(25)两侧内壁之间转动连接有多个环形阵列分布的内轴(26),内轴(26)上套设固定有按摩辊(27)。

6.如权利要求5所述的一种急诊科用一体化移动护理床,其特征在于:所述按摩辊(27)圆周外壁固定连接有多组环形阵列分布的凸块,凸块包括第一凸块(28)和第二凸块(29),同组的第一凸块(28)和第二凸块(29)错位分布,第一凸块(28)截面设置成弧形,第二凸块(29)截面设置成M形。

7.如权利要求1所述的一种急诊科用一体化移动护理床,其特征在于:所述床体(1)底部固定连接有底板(30),底板(30)两侧均开设有两个对称分布的第二凹槽(31),第二凹槽(31)一端开设有第二限位槽(35),第二限位槽(35)内滑动连接有第二限位块(36),第二限位块(36)另一端固定连接有活动块(32),活动块(32)的外侧固定连接有滚轮(33),第二凹槽(31)底部内壁转动连接有第二螺杆(34),第二螺杆(34)顶部延伸至底板(30)上方并套设有第一带轮(37),多个第一带轮(37)之间套设有同一个皮带(38)。

8.如权利要求7所述的一种急诊科用一体化移动护理床,其特征在于:所述底板(30)顶部一端开设有第四滑槽(40),第四滑槽(40)内滑动连接有第四滑块(41),第四滑块(41)顶部固定连接有固定轴(43),固定轴(43)上套设有第二带轮(44),第四滑槽(40)一端内壁转动连接有第三螺杆(42),第三螺杆(42)和第四滑块(41)螺纹连接。

9.如权利要求7所述的一种急诊科用一体化移动护理床,其特征在于:所述第一带轮(37)的圆周外壁设置有多个环形阵列分布的摩擦块(39),摩擦块(39)和第一带轮(37)为一体结构,摩擦块(39)截面设置成鱼嘴状。
