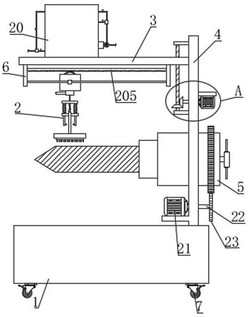

1.一种钻井钻头用自动清洗机构,包括底座(1)、水平板(3)、竖板(4)和行走轮(7),所述底座(1)的顶部通过螺栓固定安装有竖板(4),所述底座(1)的底部安装有多组行走轮(7),所述水平板(3)水平设置于底座(1)的上方并与竖板(4)连接,其特征在于,所述竖板(4)上安装有旋转夹紧组件(5),所述旋转夹紧组件(5)用于夹住钻井钻头,所述水平板(3)的下方安装有往复清洗组件(2);
所述往复清洗组件(2)包括活动箱(201)、第一电机(202)、第一输出轴(203)、第一齿轮(204)、齿条(205)、转轴(206)、输送通道(2061)、通孔(2062)、连接箱(207)、空心板(208)、第一软管(209)、连接管(210)、第一导向杆(211)、导向块(212)、弹簧(213)、空心盘(214)、环形毛刷(215)、喷口(216)、导向套(217)和第二导向杆(218);所述水平板(3)的底部两侧安装有第一安装座(6),两组所述第一安装座(6)之间安装有齿条(205)和两组第二导向杆(218),所述活动箱(201)的前、后两侧通过螺栓固定安装有导向套(217),且导向套(217)与第二导向杆(218)滑动连接,所述活动箱(201)内通过电机座固定安装有第一电机(202),所述第一电机(202)的输出端安装有第一输出轴(203),所述第一输出轴(203)上安装有第一齿轮(204),且第一齿轮(204)向上穿出活动箱(201)并与齿条(205)啮合连接;
所述活动箱(201)的底部固定安装有连接箱(207),所述转轴(206)竖直设置并与活动箱(201)转动连接,且转轴(206)向下穿过连接箱(207),所述第一输出轴(203)通过锥齿轮与转轴(206)传动连接,所述转轴(206)内开设有输送通道(2061),所述转轴(206)上开设有连通输送通道(2061)和连接箱(207)的通孔(2062),且连接箱(207)上安装有用于输送清洗用水和热风的第二软管(8),所述空心板(208)水平设置在转轴(206)的底端并与输送通道(2061)连通,且空心板(208)的底部竖直设置第一导向杆(211),所述连接管(210)竖直设置于空心板(208)的下方,所述第一软管(209)连通空心板(208)和连接管(210),所述导向块(212)设置在连接管(210)上并与第一导向杆(211)滑动连接,所述第一导向杆(211)的外周面套设有弹簧(213),且弹簧(213)竖直设置并连接空心板(208)和导向块(212),所述空心盘(214)水平设置在连接管(210)的底端并与其连通,且空心盘(214)的底部设有环形毛刷(215)和喷口(216)。
2.根据权利要求1所述的一种钻井钻头用自动清洗机构,其特征在于,所述旋转夹紧组件(5)包括转动筒(501)、摇柄(503)、第一螺杆(504)、螺纹套(505)、连接杆(506)、挤压杆(507)、定位插筒(508)、滑动块(509)、夹持板(510)、第三导向杆(512)和导向开口(513),所述转动筒(501)水平设置并穿过竖板(4),且转动筒(501)与竖板(4)转动连接,所述第一螺杆(504)通过轴承转动安装在转动筒(501)内,且第一螺杆(504)的一端穿出转动筒(501)并与摇柄(503)连接,所述转动筒(501)远离摇柄(503)的一端通过螺栓固定安装有定位插筒(508),所述定位插筒(508)上开设有多组导向开口(513),且每组导向开口(513)内固定安装有第三导向杆(512);
所述螺纹套(505)位于转动筒(501)内并与第一螺杆(504)螺纹连接,所述螺纹套(505)的外周面固定安装有多组连接杆(506),所述滑动块(509)位于导向开口(513)内并与第三导向杆(512)滑动连接,所述挤压杆(507)通过铰接座铰接连接杆(506)和滑动块(509),所述夹持板(510)的数目为多组并位于定位插筒(508)内,且夹持板(510)与滑动块(509)连接,钻井钻头的一端插入定位插筒(508)中,夹持板(510)用于夹住钻井钻头。
3.根据权利要求2所述的一种钻井钻头用自动清洗机构,其特征在于,所述夹持板(510)与钻井钻头相接触的一面为弧形,且弧面上安装有防滑垫(511),防滑垫(511)抵住钻井钻头。
4.根据权利要求2所述的一种钻井钻头用自动清洗机构,其特征在于,所述竖板(4)上通过电机座固定安装有第二电机(21),所述第二电机(21)的输出端安装有第二输出轴(22),所述第二输出轴(22)的另一端安装有第三齿轮(23),所述转动筒(501)的外周面通过螺栓安装有第二齿轮(502),且第三齿轮(23)与第二齿轮(502)啮合连接。
5.根据权利要求1所述的一种钻井钻头用自动清洗机构,其特征在于,所述水平板(3)的顶部通过螺栓固定安装有固定箱(20),且固定箱(20)内开设有储水室(11)和加热室(12),所述加热室(12)位于储水室(11)的上方,所述固定箱(20)的侧壁上安装有鼓风机(9),所述鼓风机(9)上安装有鼓风管(10),所述鼓风管(10)的末端安装有第一输入管(13)和第二输入管(14),且第一输入管(13)的另一端与储水室(11)的液面上方连通,所述第二输入管(14)的另一端与加热室(12)连通,所述第二软管(8)的输入口连接第一输出管(15)和第二输出管(16),且第一输出管(15)的另一端与储水室(11)连通,所述第二输出管(16)的另一端与加热室(12)连通,所述第一输入管(13)、第二输入管(14)、第一输出管(15)和第二输出管(16)上分别设有阀门。
6.根据权利要求5所述的一种钻井钻头用自动清洗机构,其特征在于,所述加热室(12)的顶部通过螺栓固定安装有多组第一隔板(18),且第一隔板(18)与加热室(12)的底部设有间隙,所述加热室(12)的底部通过螺栓固定安装有多组第二隔板(19),且第二隔板(19)与加热室(12)的顶部设有间隙,所述第一隔板(18)和第二隔板(19)间隔设置,且相邻第一隔板(18)和第二隔板(19)之间水平安装有电加热网(17)。
7.根据权利要求1所述的一种钻井钻头用自动清洗机构,其特征在于,所述水平板(3)通过滑轨与竖板(4)滑动连接,所述竖板(4)上安装有上、下两组第二安装座(29),两组所述第二安装座(29)之间转动安装有第二螺杆(30),且第二螺杆(30)竖直设置并与水平板(3)螺纹连接,所述竖板(4)上通过电机座固定安装有第三电机(27),所述第三电机(27)的输出端安装有第三输出轴(28),所述第三输出轴(28)的另一端通过锥齿轮与第二螺杆(30)啮合传动连接。
8.根据权利要求1所述的一种钻井钻头用自动清洗机构,其特征在于,所述底座(1)的顶部开设有集污槽(24),所述集污槽(24)内安装有滤板(25),所述底座(1)上安装有与集污槽(24)连通的排水管(26),所述排水管(26)与集污槽(24)的连通处位于滤板(25)的下方,且排水管(26)上设有阀门。
9.根据权利要求1所述的一种钻井钻头用自动清洗机构,其特征在于,所述环形毛刷(215)和喷口(216)分别设有多圈,且环形毛刷(215)与喷口(216)间隔设置。
10.一种钻井钻头用自动清洗机构的使用方法,其特征在于,包括以下步骤:S1、通过旋转夹紧组件(5)固定住待清洗的钻井钻头,具体操作如下:将钻井钻头的一端插入定位插筒(508)中,人工旋转摇柄(503)以使第一螺杆(504)转动,螺纹套(505)向定位插筒(508)的方向运动,挤压杆(507)与连接杆(506)之间的夹角不断减小,挤压杆(507)通过滑动块(509)对夹持板(510)施加推力,各组夹持板(510)相互并拢并夹持住钻井钻头的一端,以对钻井钻头进行固定;
S2、启动第三电机(27),第三电机(27)使第三输出轴(28)进行转动,第三输出轴(28)通过锥齿轮带动第二螺杆(30)进行水平方向圆周转动,水平板(3)进行竖直方向运动,以调整空心盘(214)所处的高度;弹簧(213)处于压缩状态并对导向块(212)施加向下的压力,导向块(212)通过连接管(210)对空心盘(214)施加向下的压力,环形毛刷(215)向下压住钻井钻头;
S3、启动第一电机(202),第一电机(202)使第一输出轴(203)进行转动,第一齿轮(204)随之进行转动,活动箱(201)在第一齿轮(204)与齿条(205)的共同作用下而进行横向运动,通过使第一电机(202)反复正转和反转以使活动箱(201)进行横向往复运动;第一输出轴(203)通过锥齿轮带动转轴(206)进行转动,最终使空心盘(214)进行水平方向圆周转动,环形毛刷(215)随之进行转动并对钻井钻头进行刷扫清理;
第二软管(8)将清洗用水输送至连接箱(207)内,清洗用水通过通孔(2062)、输送通道(2061)、空心板(208)、第一软管(209)、连接管(210)进入空心盘(214)内,空心盘(214)内的清洗用水通过喷口(216)喷向钻井钻头,以对钻井钻头进行喷洗,在刷扫和喷洗的共同作用下以将钻井钻头的表面清理干净;
S4、启动第二电机(21),第二电机(21)使第二输出轴(22)进行转动,第三齿轮(23)带动第二齿轮(502)进行转动,转动筒(501)随第二齿轮(502)进行转动,以使待清洗的钻井钻头进行旋转,往复清洗组件(2)对钻井钻头的整个表面进行清洗,提高清洗效果和清洗效率;
S5、清洗完成后,停止向连接箱(207)内输入清洗用水,转而通过第二软管(8)向连接箱(207)内输入热气,最终热气通过喷口(216)喷向钻井钻头,以将钻井钻头表面的水分吹干,使清洗后的钻井钻头得以快速干燥;干燥过程中,钻井钻头继续进行旋转,空心盘(214)继续进行旋转和横向往复运动;
S6、将钻井钻头表面烘干后,使旋转夹紧组件(5)松开钻井钻头,人工取下钻井钻头。
